Артикул:
2100815
247118 ₽
Технические характеристики:
Диаметр условный Ду(Dn) мм.:250
Максимальное рабочее давление Ру(Pn):1,0 МПа|10 бар|10 кгс/см2
Присоединение:фланцевое
Максимальная температура рабочей среды:до +120°С
Страна производитель:Россия
Материал:чугун
Описание:

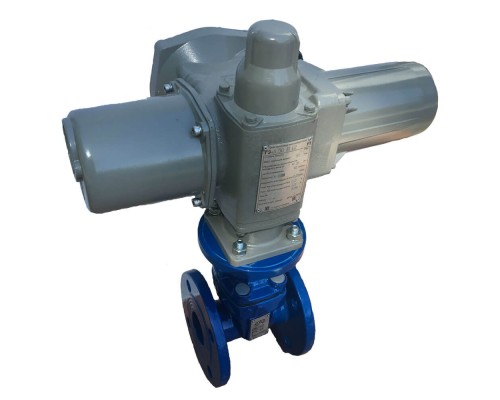

Технические характеристики задвижек 30ч939р с электроприводом

Наименование параметраЗначение
Диаметр номинальный DN, мм250
Давление номинальное, МПа(кгс/см2)1,0 (10)
Рабочая средавода по СанПин 2.1.4.1074-01 и СНиП 2.04.07-86
Температура рабочей среды, oCОт +5 до +95 (кратковременно +120)
Класс герметичностиАА по ГОСТ Р 54088-2011
Допустимая утечка, мм3/с (см3/мин), не более1,50
(0,090)
Максимально допустимый крутящий момент на шпинделе, Нм200
Коэффициент гидравлического сопротивления, не более0,2
Тип присоединения к арматуре по ОСТ 26-07-763-73тип Б
(пятикулачковая муфта)
Масса, кг, не более94

Устройство задвижек 30ч939р под электропривод

Основные размеры

DNLHhDD1D2dn отв.
250250±27655024053503202212

МНОГООБОРОТНЫЙ ЭЛЕКТРОПРИВОД
ГЗ-Б.300

Основные технические данные электропривода

Условное обозначениеТип присоедин. к арматуре по ОСТ 26-07-763-73Номинальный крутящий момент на выходном валуЧастота вращения вала, об/мин.ЭлектродвигательВес
МощностьНоминальный токПусковой ток
Нм (кгс*м)СтандартПо заказукВтААкг,
± 8%
ГЗ-Б.300Б300 (30)24, 3618, 36, 480,752,816,547

Условия эксплуатации электропривода

Наименование параметраЗначение
Климатическое исполнениепо ГОСТ 15150
Средавоздух
Рабочий диапазон температур:от -45 oС до +60 oС (У1)
от -60 oС до +60 oС (УХЛ1)
от -10 oС до +65 oС (T1)
Относительная влажность
(верхнее значение)
100% при oС

Возможные места установки:

  • стационарные;
  • в помещении;
  • на открытом воздухе, под навесом.

Степень защиты корпуса по ГОСТ 14254 - IP65!

по заказу для ГЗ-Б.300:

  • IP67 - погружение на глубину не более 1,5 метра, не более чем на 1 час 30 минут;
  • IP68 - погружение на глубину не более 3 метров, не более чем на 3 часа.

Устройство электропривода ГЗ-Б.300

№,
п/п
Наименование детали
1Электродвигатель
Вал маховика ручного дублера
3Прямозубая цилиндрическая шестерня
4Основной корпус
5Переходной вал ограничителя хода
Рычаг переключения режимов
7Выходной вал
Пружина полуавтоматической муфты
9Червячное колесо
10Червячный вал
11Набор тарельчатых пружин муфты
12Монтажный фланец
13Двухсторонняя муфта ограничения крутящего момента
14Ограничитель хода выходного вала
15Индикатор положения затвора арматуры
16Клеммные колодки контактных соединений
17Передняя крышка корпуса
18Окошко индикатора положения затвора арматуры
19Кнопки местного управления
ОТКРЫТЬ (open)
ЗАКРЫТЬ (close)
20Заглушка

Электрическая схема управления электроприводом ГЗ-Б.300

Задвижка с обрезиненным клином 30ч939р,
