Name: Задвижка клиновая САЗ 30с941нж Ду300 Ру16 фланцевая, корпус - сталь, уплотнение металл/металл, с выдвижным штоком под привод в г. Москва
Brand: САЗ, Россия
SKU: D040-00664
Price: 131426.9608 RUB
Availability: InStock

Скидка -6%

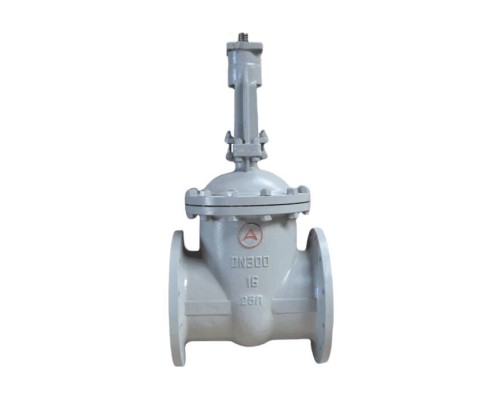

Задвижка клиновая САЗ 30с941нж Ду300 Ру16 фланцевая, корпус - сталь, уплотнение металл/металл, с выдвижным штоком под привод в г. Москва

Артикул:

D040-00664

Производитель:

САЗ, Россия

139816 ₽131427 ₽

10 или более: - 131427 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду300

Корпус

Сталь 25Л

Макс. температура

425 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка применяется в качестве запорного органа на технологических линиях. Ее конструкция обладает низким сопротивлением потоку рабочей среды, является двусторонней и предназначена для широкого диапазона давлений и температур проходящей через нее среды.

Параметры задвижки клиновой САЗ 30с941нж Ду300 Ру16:

Тип задвижки - Клиновая
Конструкция шпинделя - выдвижной
Диаметр номинальный DN - 300 мм
Давление номинальное PN - 16 бар
Тип управления - голый шток
Температура рабочей среды - от -40 до + 425 °C
Температура окружающей среды - от -40 до + 40 °C
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Сталь 25Л
Материал запорного органа - Сталь 25Л
Тип уплотнения - Металл
Тип покрытия - без покрытия
Цвет задвижки - серый
Вес - 190 кг
Страна производитель - Россия

Задвижка клиновая САЗ 30с941нж Ду300 Ру16 фланцевая, корпус - сталь, уплотнение металл/металл, с выдвижным штоком под привод

Габаритные и установочные размеры задвижки клиновой САЗ 30с941нж Ду300 Ру16:

L (строительная длина) = 500 мм
H = 1145 мм
D2 = 460 мм
D1= 370 мм
d3 = 410 мм
N-D = 12-26 мм

Эскиз задвижки клиновой САЗ 30с941нж Ду300 Ру16

Материалы деталей задвижки клиновой САЗ 30с941нж Ду300 Ру16

№ п/п	Наименование	Материал
1	Корпус	Сталь 25Л
2	Клин	Сталь 25Л
3	Шпиндель	Нерж. сталь 20Х13
4	Прокладка	ТРГ
5	Крышка	Сталь 25Л
6, 10	Гайка	Сталь 25
7	Шпилька	Сталь 35
8	Ось	Сталь 25
9	Болт	Сталь 35
11	Сальниковое уплотнение	ТРГ
12	Втулка сальника	Сталь 20
