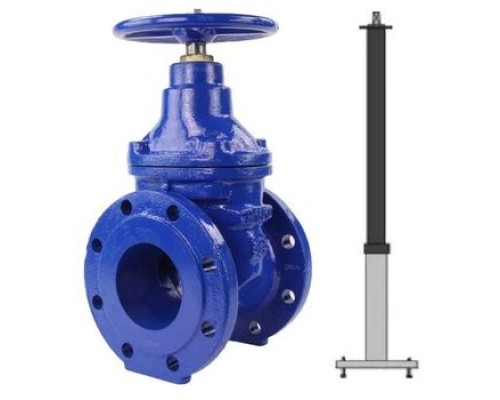

Задвижка клиновая Нептун 30ч39р Ду100 Ру16 чугунная с невыдвижным шпинделем с обрезиненным клином с телескопическим штоком 1200-2000 мм, на штурвал, управление Т-образный ключ, без ключа предназначается для установки в качестве запорного устройства на трубопроводах для воды
при температуре до 130 °С. Задвижка подходит для безколодезной установки прямо в землю. Имеет средний ресурс до замены 2000 циклов и средний срок службы 5 лет. Цвет корпуса синий. Телескопический шток предназначается для открытия и закрытия задвижек с выдвижным и с невыдвижным штоком при установке в колодцах. Его устройство позваляет размещать выдвижной шток арматуры внути себя. Благодаря особенностям конструкции, дающей возможность подстраивать высоту телескопического штока, его можно настроить на глубину залегания трубопровода.
Главным достоинством телескопического штока является универсальность. Использование штока возможно даже тогда, когда расстояние от поверхности земли до верха задвижки неизвестно. В этом случае телескопическая длина штока настраивается уже после монтажа запорной арматуры.
Применение телескопического штока значительно облегчает управление трубопроводной запорной арматурой установленной в колодце.
|
Общие характеристики задвижки Нептун 30ч39р
- Тип задвижки - Клиновая
- Диаметр номинальный DN - 100 мм
- Давление номинальное PN - 16 бар
- Тип управления - штурвал
- Класс герметичности по ГОСТ 9544-2015 - "A"
- Материал корпуса - Чугун ВЧ40
- Тип уплотнения - EPDM
- Тип покрытия - эпоксидный порошок
- Вес - 30 кг
- Страна производитель - Россия
|
Задвижка клиновая Нептун 30ч39р Ду100 Ру16 чугунная с невыдвижным шпинделем с обрезиненным клином с телескопическим штоком 1200-2000 мм, на штурвал, управление Т-образный ключ, без ключа
|
Габаритные и установочные размеры задвижки
Нептун 30ч39р
- Dn - 100 мм
- L - 190 мм
- H - 310 мм
- D - 215 мм
- D0 - 200 мм
- D1 - 180 мм
- D2 - 158 мм
- n-d - 8х18 мм
|
Эскиз задвижки Нептун 30ч39р
|
Материалы задвижки Нептун 30ч39р
| 1, 2 |
Корпус, Крышка |
высокопрочный чугун (ВЧ40) |
| 3 |
Шпиндель |
сталь коррозионностойкая |
| 4 |
Уплотнение |
EPDM |
| 5 |
Втулка |
латунь ЛМцА 57-3-1 |
| 6 |
Поверхность клина |
EPDM |
| 7 |
Маховик |
серый чугун (СЧ20) |
|
Телескопический шток Орион Профмет для задвижек под ключ
Характеристики
- Крепление телескопического штока - на штурвал
- Длина минимальная - 1200 мм
- Длина максимальная - 2000 мм
- Тип управления телескопическим штоком - T-образный ключ
- Наличие Т-образного ключа - нет
Материалы
|
Длина телескопического штока
Минимальная: 1200 мм
Максимальная: 2000 мм
|
|
1. Трапеция под универсальный Т-образный ключ 32x45 мм
Материал: Ст20
Покрытие: Грунт-Эмаль (2 слоя)
|
|
2. Пластина для сцепления с опорной плитой
Материал: ПЭ100
|
|
3. Защитиный чехол
Материал: ПНД SDR17
|
|
4. Стержень штока, квадрат
Материал: Ст20
Покрытие: Грунт-Эмаль (2 слоя)
|
|
5. Манжета
Материал: EPDM
|
|
6. Сцепление стержня и профильной трубы
Материал: Ст20
|
|
7. Профильная труба толстостенная
Материал: Ст20
Покрытие: Грунт-Эмаль (2 слоя)
|
|
8. Защитный раструб
Материал: ПЭ100
|
|
9. Труба толстостенная под выдвижной шток задвижки
Материал: Ст20
Покрытие: Грунт-Эмаль (2 слоя)
|
|
10. Фланец для крепления на моховик задвижки
Материал: Ст20
Покрытие: Грунт-Эмаль (2 слоя)
|
|
Эскиз телескопического штока Орион Профмет под ключ
|
