  • Задвижка клиновая Dendor 47GV.111121.3021.21.10000 Ду125 Ру16 с обрезиненным клином, чугунная, уплотнение - EPDM, фланцевая, со штурвалом и устройством контроля положения в г. Москва

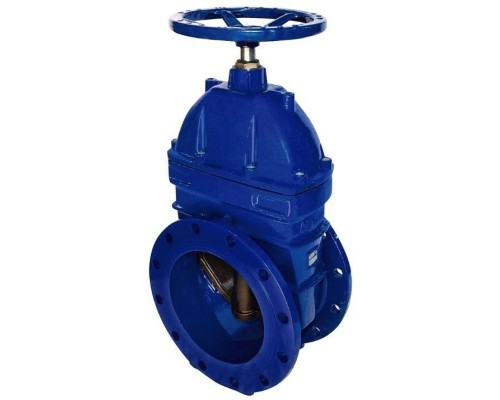

Задвижка клиновая Dendor 47GV.111121.3021.21.10000 Ду125 Ру16 с обрезиненным клином, чугунная, уплотнение - EPDM, фланцевая, со штурвалом и устройством контроля положения в г. Москва

Скидка -6%
Задвижка клиновая Dendor 47GV.111121.3021.21.10000 Ду125 Ру16 с обрезиненным клином, чугунная, уплотнение - EPDM, фланцевая, со штурвалом и устройством контроля положения в г. Москва
Артикул:
D040-06802
Производитель:
Dendor, Россия
33615 ₽31598 ₽
10 или более: - 31598 ₽
  0 отзывов
Давление номинальное
16 бар
Диаметр
Ду125
Корпус
ЧугунBЧ50 (GGG50)
Макс. температура
130 ℃
Все характеристики

Технические характеристики задвижки Dendor 47GVPN16.111121.3021.21.10000 Ду125 Ру16

  • Тип задвижки - Клиновая
  • Тип присоединения - фланцевый
  • Диаметр - 125 мм
  • Давление номинальное - 16 бар
  • Класс материала корпуса - чугун
  • Вид материала корпуса - Чугун BЧ50 (GGG50)
  • Класс материала запорного органа - чугун
  • Уплотнение - EPDM
  • Тип управления - штурвал
  • Наличие телескопического штока - нет
  • Наличие колонки управления - нет
  • Страна производитель - Россия
  • Бренд - Dendor
  • Управление - Маховик
  • Строительная длина - 200 мм
  • Клин - обрезиненный
  • Конструкция шпинделя - невыдвижной
  • Температура рабочей среды - от -25°C до 130°C
  • Материал корпуса - Чугун BЧ50 (GGG50)
  • Материал запорного органа - Чугун BЧ50 (GGG50)
  • Класс герметичности - A
  • Количество болтовых отверстий на одном фланце - 8
  • Диаметр болтовых отверстий на одном фланце - 18
  • Датчик обратной связи - нет
  • Наличие концевых выключателей - есть
  • Среда - вода, воздух, слабоагрессивная среда
  • Вес - 24 кг
Задвижка клиновая Dendor 47GV.111121.3021.21.10000 Ду125 Ру16 с обрезиненным клином, чугунная, уплотнение - EPDM, фланцевая, со штурвалом и устройством контроля положения

Задвижка клиновая Dendor 47GV.111121.3021.21.10000 Ду125 Ру16 с обрезиненным клином, чугунная, уплотнение - EPDM, фланцевая, со штурвалом и устройством контроля положения

Габаритные и установочные размеры задвижки Dendor 47GVPN16.111121.3021.21.10000 Ду125 Ру16

  • DN - 125 мм
  • L - 200 мм
  • H - 495 мм
  • H1 - 375 мм
  • ØD - 245 мм
  • B - 22 мм
  • ØD1 - 210 мм
  • ØD2 - 184 мм
  • ØW - 250 мм
 Задвижка клиновая Dendor 47GV.111121.3021.21.10000 Ду125 Ру16 с обрезиненным клином, чугунная, уплотнение - EPDM, фланцевая, со штурвалом и устройством контроля положения

Эскиз размеров задвижки Dendor 47GVPN16.111121.3021.21.10000 Ду125 Ру16

Материалы деталей задвижки Dendor 47GVPN16.111121.3021.21.10000 Ду125 Ру16

№

Элемент конструкции

Материал

Маркировка

1

Корпус

Чугун

BЧ50 (GGG50)

2

Клин

Чугун, с покрытием EPDM

BЧ50 (GGG50)+EPDM

3

Гайка ходовая

Латунь

Лс (Brass)

4

Шпиндель

Нержавеющая сталь

SS416

5

Уплотнение крышки

EPDM

EPDM

6

Крепёжные элементы

Оцинкованная сталь Нержавеющая сталь

Сталь с термодиффузионным покрытием

Ст35+Zn A2

Ст35+ТД

7

Крышка

Чугун

BЧ50 (GGG50)

8

Уплотнительное кольцо

PTFE

PTFE

9

Подшипник скольжения

Латунь/Нержавеющая сталь

Лс (Brass)/SS416

10

Уплотнительное кольцо

EPDM

EPDM

11

Защитное кольцо

EPDM

EPDM

12

Гайка шпинделя

Латунь

Лс (Brass)

13

Маховик

Сталь (DN40-400)/ Чугун (DN500-1000)

Cт20/ ВЧ50 (GGG50)

14

Подшипник качения

Подшипниковая сталь

ШХ15

15

Втулка

Латунь

Лс (Brass)

16

Редуктор

Чугун

ВЧ40 (GGG40)
Задвижка клиновая Dendor 47GV.111121.3021.21.10000 Ду125 Ру16 с обрезиненным клином, чугунная, уплотнение - EPDM, фланцевая, со штурвалом и устройством контроля положения

Эскиз деталей задвижки Dendor 47GVPN16.111121.3021.21.10000 Ду125 Ру16

Задвижка клиновая Dendor 47GV.111121.3021.21.10000 Ду125 Ру16 с обрезиненным клином, чугунная, уплотнение - EPDM, фланцевая, со штурвалом и устройством контроля положения

Характеристики

Давление номинальное
16 бар
Диаметр
Ду125
Корпус
ЧугунBЧ50 (GGG50)
Макс. температура
130 ℃
Материал запорного органа
ЧугунBЧ50 (GGG50)
Производитель
Dendor, Россия
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
штурвал
Уплотнение
EPDM
Отзывов: 0

Нет отзывов о данном товаре.
