Задвижка шиберная Thermador 170 Ду100 Ру10 чугунная с выдвижным штоком со штурвалом и NBR уплотнением с телескопическим штоком 2000-2500 мм, на штурвал, управление Т-образный ключ, без ключа имеет вращающийся поднимающийся шток и не поднимающийся маховик. Так как задвижка обеспечивает герметичность в одном направлении, необходимо соблюдать направление установки, указанное стрелкой на корпусе задвижки. Нижние резьбовые отверстия задвижки, скозные, а верхние глухие. Телескопический шток предназначается для открытия и закрытия задвижек с выдвижным и с невыдвижным штоком при установке в колодцах. Его устройство позваляет размещать выдвижной шток арматуры внути себя. Благодаря особенностям конструкции, дающей возможность подстраивать высоту телескопического штока, его можно настроить на глубину залегания трубопровода.
Главным достоинством телескопического штока является универсальность. Использование штока возможно даже тогда, когда расстояние от поверхности земли до верха задвижки неизвестно. В этом случае телескопическая длина штока настраивается уже после монтажа запорной арматуры.
Применение телескопического штока значительно облегчает управление трубопроводной запорной арматурой установленной в колодце.
|
Параметры задвижки шиберной Thermador 170 Ду100 Ру10:
- Тип задвижки - Шиберная
- Диаметр номинальный DN - 100 мм
- Давление номинальное PN - 10 бар
- Рабочее давление - 10 бар
- Тип управления - штурвал
- Температура рабочей среды - от от -10 до + до 90
- Материал корпуса - Чугун EN-GJL-250
- Материал запорного органа - нержавеющая сталь 304L
- Тип уплотнения - NBR
- Тип покрытия - эпоксидный порошок
- Вес - 25.8 кг
- Страна производитель - Франция
|
Задвижка шиберная Thermador 170 Ду100 Ру10 чугунная с выдвижным штоком со штурвалом и NBR уплотнением с телескопическим штоком 2000-2500 мм, на штурвал, управление Т-образный ключ, без ключа
|
Габаритные и установочные размеры задвижки шиберной Thermador 170 Ду100 Ру10:
- Dn - 100
- L - 50 мм
- H - 382 мм
- H1 - 502 мм
- H2 - 105 мм
- L1 - 174 мм
- L2 - 92 мм
- ØV - 200 мм
- ØK - 180 мм
- n отв. x ØM - 4xM16
Материалы деталей задвижки шиберной Thermador 170 Ду100 Ру10:
| № |
Наименование |
Материал |
| 1 |
Корпус |
Cерый чугун EN-GJL-250 |
| 2 |
Нож |
Нержавеющая сталь AISI 304L |
| 3 |
Опора |
Сталь |
| 4 |
Вал |
Нержавеющая сталь AISI 303 |
| 5 |
Опорная пластина |
Сталь |
| 6 |
Маховик |
Сталь |
| 7 |
Кожух |
Сталь |
| 8 |
Уплотнение |
NBR |
| 9 |
Уплотнение по штоку |
PTFE |
| 10 |
Уплотнение |
NBR |
|

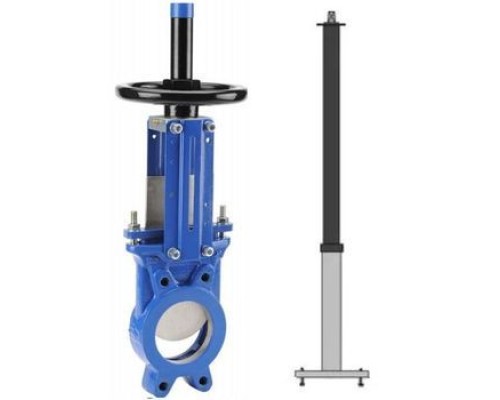

Эскиз задвижки шиберной Thermador 170 Ду100 Ру10
|
Телескопический шток Орион Профмет управление под ключ
Характеристики
- Крепление телескопического штока - на штурвал
- Длина минимальная - 2000 мм
- Длина максимальная - 2500 мм
- Тип управления телескопическим штоком - T-образный ключ
- Наличие Т-образного ключа - нет
- Кронштейн для крепления в комплекте - для телескопического штока
Материалы
|
Длина телескопического штока
Минимальная: 2000 мм
Максимальная: 2500 мм
|
|
1. Трапеция под универсальный Т-образный ключ 32x45 мм
Материал: Ст20
Покрытие: Грунт-Эмаль (2 слоя)
|
|
2. Пластина для сцепления с опорной плитой
Материал: ПЭ100
|
|
3. Защитиный чехол
Материал: ПНД SDR17
|
|
4. Стержень штока, квадрат
Материал: Ст20
Покрытие: Грунт-Эмаль (2 слоя)
|
|
5. Манжета
Материал: EPDM
|
|
6. Сцепление стержня и профильной трубы
Материал: Ст20
|
|
7. Профильная труба толстостенная
Материал: Ст20
Покрытие: Грунт-Эмаль (2 слоя)
|
|
8. Защитный раструб
Материал: ПЭ100
|
|
9. Труба толстостенная под выдвижной шток задвижки
Материал: Ст20
Покрытие: Грунт-Эмаль (2 слоя)
|
|
10. Фланец для крепления на моховик задвижки
Материал: Ст20
Покрытие: Грунт-Эмаль (2 слоя)
|
|
Эскиз телескопического штока Орион Профмет управление под ключ
|
