Скидка -6%
Артикул:
D040-06119
Производитель:
ЧАЗ, Россия
62184 ₽58453 ₽
10 или более: - 58453 ₽
Давление номинальное
16 бар
Диаметр
Ду200
Корпус
углеродистая сталь
Макс. температура
450 ℃
Все характеристики

Задвижка применяется в качестве запорного органа на технологических линиях. Ее конструкция обладает низким сопротивлением потоку рабочей среды, является двусторонней и предназначена для широкого диапазона давлений и температур проходящей через нее среды.

Параметры задвижки клиновой ЧАЗ 30с941нж укороченной Ду200 Ру16:

  • Тип задвижки - Клиновая
  • Конструкция шпинделя - выдвижной
  • Диаметр номинальный DN - 200 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - голый шток
  • Температура рабочей среды min - от -40 °C
  • Температура рабочей среды max - до + 450 °C
  • Температура окружающей среды min - от -40°C
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - углеродистая сталь
  • Материал запорного органа - Сталь 20Л-25Л
  • Тип уплотнения - ТРГ
  • Вес - 131 кг
  • Страна производитель - Россия

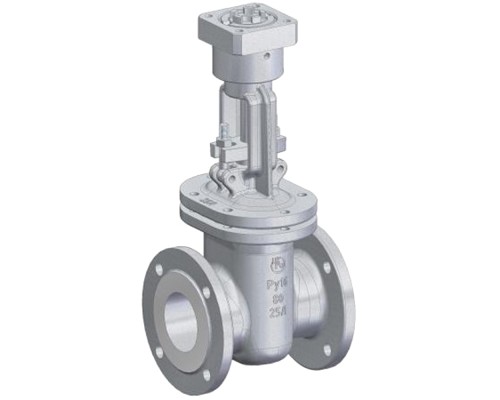

Задвижка клиновая ЧАЗ ЗКЛПЭ-16 30с941нж укороченная Ду200 Ру16 фланцевая, корпус - сталь, уплотнение - ТРГ, под привод

Задвижка клиновая ЧАЗ ЗКЛПЭ-16 30с941нж укороченная Ду200 Ру16 фланцевая, корпус - сталь, уплотнение - ТРГ, под привод

Габаритные и установочные размеры задвижки клиновой ЧАЗ 30с941нж укороченной Ду200 Ру16:

  • L (строительная длина) = 330 мм
  • H = 960 мм
  • D1 = 335 мм
  • D = 295 мм
  • n отв. d = 12-22 мм
Задвижка клиновая ЧАЗ ЗКЛПЭ-16 30с941нж укороченная Ду200 Ру16 фланцевая, корпус - сталь, уплотнение - ТРГ, под привод

Эскиз задвижки клиновой ЧАЗ 30с941нж укороченной Ду200 Ру16

Материалы деталей задвижки клиновой ЧАЗ 30с941нж укороченной Ду200 Ру16:

№ п/п Наименование Материал
1, 2 Корпус, крышка Сталь 20Л-25Л
3 Клин (диски) Сталь 20Л-25Л с наплавкой 08Х20Н9Г7Т
4 Шпиндель Сталь 20Х13
5 Втулка резьбовая Бронза БрАЖ 9-4
6 Гайка ГОСТ 7805 ГОСТ 9064
Болт, шпилька ГОСТ Р ИСО ГОСТ
№ п/п Наименование Материал
Болт откидной Сталь 35, 40X
Прокладка Паронит ПОН-Б, ПМБ, ПУТГ, СНП
10  Набивка сальника Кольца ТРГ
11 Втулка для установки эл. привода Сталь 45
12 Фланец для установки эл. привода Сталь 45
13 Сальник Сталь 20Л-25Л, ВЧ 50

Характеристики

Давление номинальное
16 бар
Диаметр
Ду200
Корпус
углеродистая сталь
Макс. температура
450 ℃
Материал запорного органа
Сталь 20Л-25Л
Производитель
ЧАЗ, Россия
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
голый шток
Уплотнение
ТРГ
Отзывов: 0

Нет отзывов о данном товаре.
