Артикул:
D040-02385
Производитель:
Ci, Китай
65951 ₽
Давление номинальное
10 бар
Диаметр
Ду300
Корпус
чугун
Макс. температура
225 ℃
Все характеристики

Задвижки чугунные Ci 30ч6бр используются в качестве запорных устройств на трубопроводах для перекрытия потока среды.

Запирание задвижек с ручным управлением происходит при вращении маховика по часовой стрелке. При этом шпиндель через втулку резьбовую получает поступательное движение, передающееся на шиберы.

В крайнем положении шиберов при создании на маховике необходимого усилия обеспечивается плотное перекрытие прохода.

Задвижку Ci 30ч6бр запрещено использовать в качестве регулирующей температуры, т.е. она может иметь только два состояния - положение открыто и положение закрыто. Наиболее частое применение - транспортировка воды и пара.

Параметры задвижки чугунной Ci 30ч6бр Ду300 Ру10:

  • Тип задвижки - Параллельная
  • Диаметр номинальный DN - 300 мм
  • Давление номинальное PN - 10 бар
  • Тип управления - штурвал
  • Температура рабочей среды - от -15 до 225
  • Класс герметичности по ГОСТ 9544-2015 - "D"
  • Материал корпуса - чугун
  • Материал запорного органа - чугун
  • Тип уплотнения - латунь
  • Вес - 180 кг
  • Цвет задвижки - Черный
  • Страна производитель - Китай

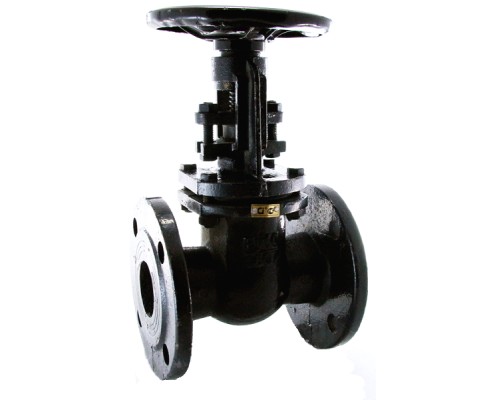

Задвижка чугунная фланцевая Ci 30ч6бр Ду300 Ру10

Габаритные и установочные размеры задвижки чугунной Ci 30ч6бр Ду300 Ру10:

  • Dy - 300 мм
  • L - 500 мм
  • H - 975 мм
  • H1 - 1285 мм
  • D - 440 мм
  • D1 - 400 мм
  • D2 - 370 мм
  • D0 - 360 мм
  • n x d - 12 x 22 мм

Эскиз задвижки чугунной Ci 30ч6бр Ду300 Ру10

Материалы деталей задвижки чугунной Ci 30ч6бр Ду300 Ру10:

Наименование Материал
1, 2 Корпус, Крышка Серый чугун
3 Диски Серый чугун
4 Втулка резьбовая латунь ЛС-59
5 Фланец сальника Серый чугун

Характеристики

Давление номинальное
10 бар
Диаметр
Ду300
Корпус
чугун
Макс. температура
225 ℃
Материал запорного органа
чугун
Производитель
Ci, Китай
Тип задвижки
Параллельная
Тип присоединения
фланцевый
Тип управления
штурвал
Уплотнение
латунь
