Задвижка клиновая ЧАЗ ЗКЛ2-40 30с15нж ГАЗ Ду80 Ру40 фланцевая, корпус - сталь, уплотнение - ТРГ, с выдвижным шпинделем и штурвалом в г. Москва

Задвижка применяется в качестве запорного органа на технологических линиях. Ее конструкция обладает низким сопротивлением потоку рабочей среды, является двусторонней и предназначена для широкого диапазона давлений и температур проходящей через нее среды.

Параметры задвижки клиновой ЧАЗ 30с15нж ГАЗ Ду80 Ру40:

• Тип задвижки - Клиновая
• Конструкция шпинделя - выдвижной
• Диаметр номинальный DN - 80 мм
• Давление номинальное PN - 40 бар
• Тип управления - штурвал
• Температура рабочей среды min - от -40 °C
• Температура рабочей среды max - до + 450 °C
• Температура окружающей среды min - от -40°C
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - углеродистая сталь
• Материал запорного органа - Сталь 20Л-25Л
• Тип уплотнения - ТРГ
• Вес - 48 кг
• Страна производитель - Россия

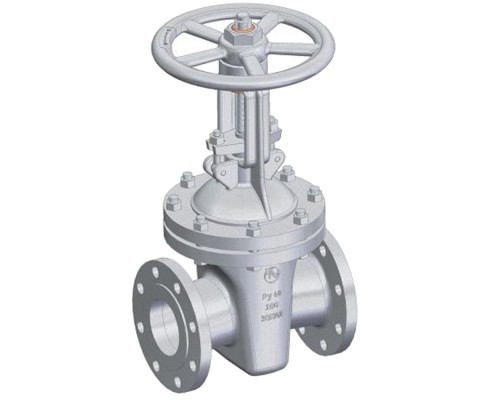

Задвижка клиновая ЧАЗ ЗКЛ2-40 30с15нж ГАЗ Ду80 Ру40 фланцевая, корпус - сталь, уплотнение - ТРГ, с выдвижным шпинделем и штурвалом

Габаритные и установочные размеры задвижки клиновой ЧАЗ 30с15нж ГАЗ Ду80 Ру40:

• L (строительная длина) = 310 мм
• H = 585 мм
• D1 = 195 мм
• D = 160 мм
• D0 = 210 мм
• n отв. d = 8-18 мм

Эскиз задвижки клиновой ЧАЗ 30с15нж ГАЗ Ду80 Ру40

Материалы деталей задвижки клиновой ЧАЗ 30с15нж ГАЗ Ду80 Ру40:
