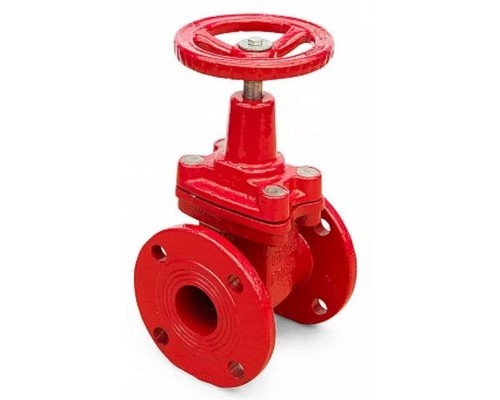

Name: Задвижка чугунная МЗВ 30ч39р(Г) Ду100 Ру16 в г. Москва
Brand: Ci, Китай
SKU: D040-02314
Price: 5668.0116 RUB
Availability: InStock

Скидка -6%

Задвижка чугунная МЗВ 30ч39р(Г) Ду100 Ру16 в г. Москва

Артикул:

D040-02314

Производитель:

Ci, Китай

6030 ₽5668 ₽

10 или более: - 5668 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду100

Корпус

Чугун GGG-50

Макс. температура

150 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка чугунная МЗВ 30ч39р(Г) Ду100 Ру16 с обрезиненным клином, невыдвижным шпинделем, фланцевая предназначена для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды в трубопроводе. Задвижка соответствуют требованиям ГОСТ 5762-2002, ГОСТ 12 2 063-81,9544-2005.

Общие характеристики задвижки Ci 30ч39р(Г)

Тип задвижки - Клиновая
Диаметр номинальный DN - 100 мм
Давление номинальное PN - 16 бар
Тип управления - штурвал
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Чугун GGG-50
Материал запорного органа - GGG50 + резина
Тип уплотнения - EPDM
Тип покрытия - эпоксидный порошок
Цвет задвижки - Красный
Вес - 18.4 кг
Страна производитель - Китай

Задвижка чугунная МЗВ 30ч39р(Г) Ду100 Ру16

Габаритные и установочные размеры задвижки 30ч39р(Г)

D1 - 180 мм
D - 220 мм
Dn - 100 мм
D2 - 158 мм
L - 190 мм
H - 285 мм
n-d - 8х18 мм
b - 19 мм

Задвижка чугунная МЗВ 30ч39р(Г) Ду100 Ру16

Эскиз задвижки 30ч39р(Г)

Конструкция и материалы задвижки Ci 30ч39р(Г)

1	Корпус	GGG50
2	Крышка	GGG50
3	Гайка	Латунь
4	Клин	GGG50 + резина
5	Ходовая гайка	латунь
6	Шпиндель	SS410

7	Стопорные полукольца	Латунь
8	Уплотнительные кольца	EPDM
9	Маховик	Углеродистая сталь
10	Прокладка корпус-крышка	EPDM
11	Болт	Углеродистая сталь
12	Болт	Углеродистая сталь
13	Уплотнение гайки	EPDM
