Скидка -6%
Артикул:
D040-02213
Производитель:
Tecofi, Франция
186919 ₽175704 ₽
10 или более: - 175704 ₽
Давление номинальное
16 бар
Диаметр
Ду300
Корпус
Чугун GGG-50
Макс. температура
110 ℃
Все характеристики

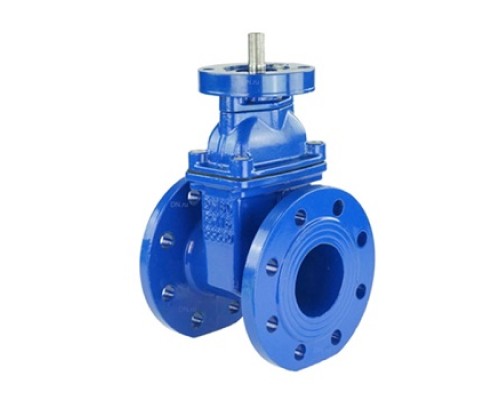

Задвижка с обрезиненным клином Tecofi VOC 4241 с голым штоком применяется в системах водоснабжения, водоочистки, пожаротушения, орошения. Задвижка оснащена невыдвижным штоком из нержавеющей стали под установку электропривода. Конструкция обеспечивает отсутствие застойных зон и малые потери давления.

Общие характеристики задвижки Tecofi VOC 4241 с голым штоком Ду 300 Ру 16

  • Тип задвижки - Клиновая
  • Диаметр номинальный DN - 300 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - голый шток
  • Среда - вода техническая, холодная вода, горячая вода, питьевая вода
  • Материал корпуса - Чугун GGG-50
  • Материал запорного органа - Чугун GGG-50
  • обрезиненный
  • Тип уплотнения - EPDM
  • Вес - 104.5 кг
  • Страна производитель - Франция

Задвижка чугунная Tecofi VOC 4241 Ду300 Ру16 с голым штоком

Габаритные и установочные размеры задвижки VOC 4241 с голым штоком Ду 300 Ру 16

  • Диаметр Dn - 300 мм
  • Наружный диаметр фланца D - 455 мм
  • Диаметр соединительного выступа D2 - 370мм
  • Строительная длина, L - 270 мм
  • Строительная высота, H - 690 мм
  • Межцентровое расстояние отверстий фланца D1 - 410мм
  • Толщина фланца f - 24.5 мм
  • Количество и диаметр болтовых
        отверстий на фланце n - d - 12 x 28 мм
  • Объем - 0.0847665 м3
Размеры задвижки Задвижка чугунная Tecofi VOC 4241 Ду300 Ру16 с голым штоком

Эскиз  задвижки VOC 4241 с голым штоком Ду 300 Ру 16

Конструкция и материалы задвижки Tecofi VOC 4241 с голым штоком Ду 300 Ру 16

1 Корпус Ковкий чугун GGG 50
2 Клин Ковкий чугун GGG 50 + EPDM
3 Гайка штока Латунь
4 Шток Нержавеющая сталь
5 Прокладка EPDM
6 Винт Нержавеющая сталь
7 Крышка Ковкий чугун GGG 50
8 Кольцевая прокладка EPDM
9 Кольцевая прокладка EPDM
10 Прокладка Латунь
11 Гайка крышки Нерж. сталь AISI 304
12 Шпонка Нерж. сталь AISI 304

Характеристики

Давление номинальное
16 бар
Диаметр
Ду300
Корпус
Чугун GGG-50
Макс. температура
110 ℃
Материал запорного органа
Чугун GGG-50
Производитель
Tecofi, Франция
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
голый шток
Уплотнение
EPDM
