Скидка -6%
Артикул:
D040-04543
Производитель:
МЗТА, Россия
187627 ₽176369 ₽
10 или более: - 176369 ₽
Давление номинальное
40 бар
Диаметр
Ду150
Корпус
нержавеющая сталь 12Х18Н9ТЛ
Макс. температура
600 ℃
Все характеристики
Задвижка клиновая – это тип запирающей арматуры с затворным сдвигающимся под углом 90 градусов относительно направления движения транспортируемого рабочего тела. Обычно задвижки применяют в трубопроводных магистралях диаметром свыше 50 мм. Задвижка клиновая не является регулирующим элементом и рассчитана на работу только в открытом или закрытом состоянии.

Параметры задвижки клиновой МЗТА 30нж15нж Ду150 Ру40:

  • Тип задвижки - Клиновая
  • Конструкция шпинделя - выдвижной
  • Диаметр номинальный DN - 150 мм
  • Давление номинальное PN - 40 бар
  • Тип управления - штурвал
  • Температура рабочей среды - от -60 до + 600 °C
  • Климатическое исполнение - УХЛ1
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - нержавеющая сталь 12Х18Н9ТЛ
  • Материал запорного органа - нержавеющая сталь 12Х18Н9ТЛ
  • Тип уплотнения - Металл
  • Тип покрытия - без покрытия
  • Крутящий момент - 240 Нм
  • Цвет задвижки - серый
  • Вес - 149 кг
  • Страна производитель - Россия

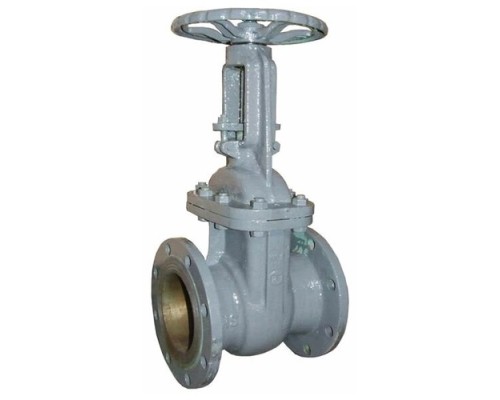

Задвижка клиновая нержавеющая МЗТА ЗКЛ2-40 30нж15нж Ду150 Ру40 фланцевая, с выдвижным штоком

Задвижка клиновая нержавеющая МЗТА ЗКЛ2-40 30нж15нж Ду150 Ру40 фланцевая, с выдвижным штоком

Габаритные и установочные размеры задвижки клиновой МЗТА 30нж15нж Ду150 Ру40:

  • L = 450 мм
  • D = 300 мм
  • D1 = 250 мм
  • H = 659 мм
  • H1 = 828 мм
  • D0 = 320 мм
  • n отв. d = 8 x 26 мм
Задвижка клиновая нержавеющая МЗТА ЗКЛ2-40 30нж15нж Ду150 Ру40 фланцевая, с выдвижным штоком

Эскиз задвижки клиновой МЗТА 30нж15нж Ду150 Ру40

Материалы деталей задвижки клиновой МЗТА 30нж15нж Ду150 Ру40:

№ п/п Наименование Материал
1 Корпус Нерж. сталь 12Х18Н9ТЛ
2 Крышка Нерж. сталь 12Х18Н9ТЛ
3 Клин (диски) Нерж. сталь 12Х18Н9ТЛ
4 Шпиндель Нерж. сталь 12Х18Н9Т
5 Гайка шпинделя латунь ЛС59-1
6 Гайка Нерж. сталь 12Х18Н9ТЛ
№ п/п Наименование Материал
7 Шпилька, болт Сталь 45Х14Н14В2М
8 Болт откидной Сталь 45Х14Н14В2М
9 Уплотнение ТРГ
10 Набивка сальника ТРГ
11 Маховик сталь 25Л
13 Наплавка на кольце в корпусе Сталь 04Х19Н9С2

Характеристики

Давление номинальное
40 бар
Диаметр
Ду150
Корпус
нержавеющая сталь 12Х18Н9ТЛ
Макс. температура
600 ℃
Материал запорного органа
нержавеющая сталь 12Х18Н9ТЛ
Производитель
МЗТА, Россия
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
штурвал
Уплотнение
Металл
Отзывов: 0

Нет отзывов о данном товаре.
