Скидка -6%
Артикул:
D040-02166
Производитель:
Tecofi, Франция
194340 ₽182679 ₽
10 или более: - 182679 ₽
Давление номинальное
16 бар
Диаметр
Ду150
Корпус
Чугун GGG-50
Макс. температура
110 ℃
Все характеристики

Задвижка с обрезиненным клином Tecofi VOC 4241 с ГЗ-В применяется в системах водоснабжения, водоочистки, пожаротушения, орошения. Задвижка оснащена невыдвижным штоком из нержавеющей стали под установку электропривода. Конструкция обеспечивает отсутствие застойных зон и малые потери давления.

Многооборотные взрывозащищенные электроприводы серии ГЗ-В разработаны на основе многооборотных электроприводов серии ГЗ и имеют схожие с ними конструкцию и функциональные возможности. Взрывозащищенные электроприводы могут устанавливаться во взрывоопасных зонах класса 1 по ГОСТ 30852.9-2002 в помещениях и на открытом воздухе под навесом в соответствии с требованиями раздела 7 Правил устройства электроустановок (ПЭУ) для оборудования с маркировкой взрывозащиты 1ЕхdIIBT4.

Общие характеристики задвижки Tecofi VOC 4241 с ГЗ-В Ду150 с электроприводом ГЗ-В

  • Диаметр номинальный DN - 150 мм
  • Давление номинальное PN - 16 бар
  • Тип задвижки - Клиновая
  • Тип присоединения - фланцевый
  • Тип управления - электропривод
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Чугун GGG-50
  • Материал запорного органа - Чугун GGG-50
  • Клин - обрезиненный
  • Тип уплотнения - EPDM
  • Крутящий момент - 150 Нм
  • Сигнал управления - ON/OFF
  • Вес - 96 кг
  • Объем - 0.096921762
  • Страна производитель - Франция

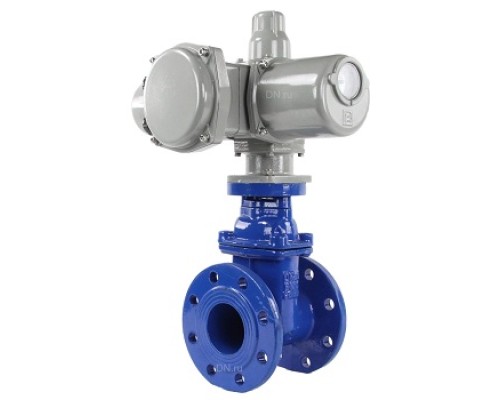

Задвижка чугунная Tecofi VOC 4241 Ду150 Ру16 с эл.приводом ГЗ-ВА100/24, 380В

Габаритные и установочные размеры задвижки Tecofi VOC 4241 с ГЗ-В Ду150 с электроприводом ГЗ-В

  • Диаметр Dn - 150 мм
  • Строительная длина L - 210 мм
  • Строительная высота Н - 768 мм
  • Высота задвижки - 415 мм
  • Высота привода - 353мм
  • Длина привода - 374 мм
  • Ширина привода - 546 мм
  • Наружный диаметр фланца - 285 мм
  • Диаметр соединительного выступа g - 211мм
  • Высота соединительного выступа f - 3 мм
  • Толщина фланца Т - 19 мм
  • Межцентровое расстояние отверстий фланца - 240мм
  • Количество и диаметр болтовых
        отверстий на фланце n-⌀d - 8-23 мм
  • Тип ISO фланца - F10
Эскиз задвижки Задвижка чугунная Tecofi VOC 4241 Ду150 Ру16 с эл.приводом ГЗ-ВА100/24, 380В

Эскиз задвижки Tecofi VOC 4241 с ГЗ-В Ду150 с электроприводом ГЗ-В

Параметры взрывозащищенного электропривода ГЗ-В

  • ○ Тип электропривода - Многооборотный
  • Крутящий момент привода - 150 Нм
  • ○ Напряжение питания - 380 В
  • ○ Номинальный потребляемый ток - 1.8А
  • Степень защиты корпуса - IP65
  • Взрывозащита корпуса - есть
  • Тепловая защита двигателя - есть
  • Страна производитель электропривода - Россия
Эскиз Задвижка чугунная Tecofi VOC 4241 Ду150 Ру16 с эл.приводом ГЗ-ВА100/24, 380В

Электропривод ГЗ-В

Электрическая схема подключения VOC 4241 с ГЗ-В

Электрическая схема подключения электропривода ГЗ-В

Характеристики

Давление номинальное
16 бар
Диаметр
Ду150
Корпус
Чугун GGG-50
Макс. температура
110 ℃
Материал запорного органа
Чугун GGG-50
Производитель
Tecofi, Франция
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
электропривод
Уплотнение
EPDM
Отзывов: 0

Нет отзывов о данном товаре.
