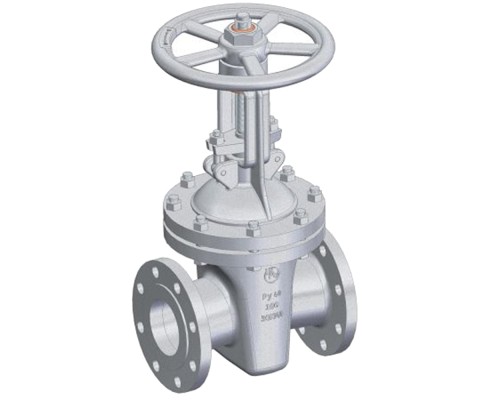

Задвижка клиновая ЧАЗ ЗКЛ2-40ХЛ 30лс15нж ГАЗ укороченная Ду250 Ру40 фланцевая, корпус - сталь, уплотнение - ТРГ, с выдвижным шпинделем и штурвалом

Задвижка применяется в качестве запорного органа на технологических линиях. Ее конструкция обладает низким сопротивлением потоку рабочей среды, является двусторонней и предназначена для широкого диапазона давлений и температур проходящей через нее среды.

Параметры задвижки клиновой ЧАЗ 30лс15нж ГAЗ укороченной Ду250 Ру40:

• Тип задвижки - Клиновая
• Конструкция шпинделя - выдвижной
• Диаметр номинальный DN - 250 мм
• Давление номинальное PN - 40 бар
• Тип управления - штурвал
• Температура рабочей среды min - от -60 °C
• Температура рабочей среды max - до + 450 °C
• Температура окружающей среды min - от -60°C
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - Легированная сталь
• Материал запорного органа - Сталь 20ГЛ 20ГМЛ 30ХМЛ
• Тип уплотнения - ТРГ
• Вес - 365 кг
• Страна производитель - Россия

Задвижка клиновая ЧАЗ ЗКЛ2-40ХЛ 30лс15нж ГАЗ укороченная Ду250 Ру40 фланцевая, корпус - сталь, уплотнение - ТРГ, с выдвижным шпинделем и штурвалом

Габаритные и установочные размеры задвижки клиновой ЧАЗ 30лс15нж ГAЗ укороченной Ду250 Ру40:

• L (строительная длина) = 457 мм
• H = 1250 мм
• D1 = 445 мм
• D = 385 мм
• D0 = 480 мм
• n отв. d = 12-30 мм

Эскиз задвижки клиновой ЧАЗ 30лс15нж ГAЗ укороченной Ду250 Ру40

Материалы деталей задвижки клиновой ЧАЗ 30лс15нж ГAЗ укороченной Ду250 Ру40:
