Скидка -6%
Артикул:
D040-02265
Производитель:
ЛАЗ, Россия
186425 ₽175240 ₽
10 или более: - 175240 ₽
Давление номинальное
10 бар
Диаметр
Ду200
Корпус
Чугун СЧ25
Макс. температура
120 ℃
Все характеристики

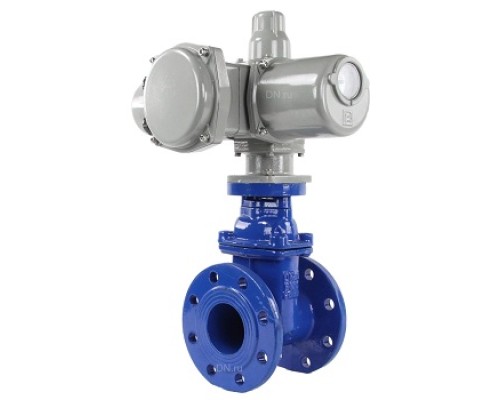

Задвижка ЛАЗ 30ч939р с ГЗ-В 380В фланцевая чугунная с обрезиненным клином, невыдвижным шпинделем под электропривод применяется как запорное устройство на трубопроводах для питьевой воды. Возможность управления задвижкой чугунной с обрезиненным клином 30ч939р ЛАЗ осуществляется не только в электрическом режиме, но и на месте с помощью ручного дублера электропривода. Задвижка чугунная ЛАЗ 30ч939р с ГЗ-В 380В имеет следующие преимущества: высокая надежность, малый крутящий момент, отсутствует приямок в корпусе задвижки, двойное уплотнение шпинделя, задвижка 30ч939р покрыта эпоксидной краской, что увеличивает коррозийную стойкость материалов, высокая скорость перекрытия, либо открытия рабочей среды.

Многооборотные взрывозащищенные электроприводы серии ГЗ-В разработаны на основе многооборотных электроприводов серии ГЗ и имеют схожие с ними конструкцию и функциональные возможности. Взрывозащищенные электроприводы могут устанавливаться во взрывоопасных зонах класса 1 по ГОСТ 30852.9-2002 в помещениях и на открытом воздухе под навесом в соответствии с требованиями раздела 7 Правил устройства электроустановок (ПЭУ) для оборудования с маркировкой взрывозащиты 1ЕхdIIBT4.

Общие характеристики задвижки ЛАЗ 30ч939р с ГЗ-В 380В Ду200

  • Диаметр номинальный DN - 200 мм
  • Давление номинальное PN - 10 бар
  • Тип задвижки - Клиновая
  • Тип присоединения - фланцевый
  • Тип управления - электропривод
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Чугун СЧ25
  • Материал запорного органа - Чугун СЧ25
  • Клин - обрезиненный
  • Тип уплотнения - EPDM
  • Сигнал управления - ON/OFF
  • Вес - 120 кг
  • Объем - 0.112918176
  • Страна производитель - Россия

Задвижка чугунная ЛАЗ 30ч939р Ду200 Ру10 с эл.приводом ГЗ-ВБ200/24, 380В

Габаритные и установочные размеры задвижки ЛАЗ 30ч939р с ГЗ-В 380В Ду200

  • Диаметр Dn - 200 мм
  • Строительная длина L - 230 мм
  • Строительная высота Н - 1046 мм
  • Высота задвижки - 660 мм
  • Высота привода - 386мм
  • Длина привода - 419 мм
  • Ширина привода - 648 мм
  • Наружный диаметр фланца - 345 мм
  • Диаметр соединительного выступа g - 268мм
  • Межцентровое расстояние отверстий фланца - 295мм
  • Количество и диаметр болтовых
        отверстий на фланце n-⌀d - 8-22 мм
Эскиз задвижки Задвижка чугунная ЛАЗ 30ч939р Ду200 Ру10 с эл.приводом ГЗ-ВБ200/24, 380В

Эскиз задвижки ЛАЗ 30ч939р с ГЗ-В 380В Ду200

Параметры взрывозащищенного электропривода ГЗ-ВБ. 200/24 380В

  • ○ Тип электропривода - Многооборотный
  • ○ Напряжение питания - 380 В
  • ○ Номинальный потребляемый ток - 2.4А
  • Степень защиты корпуса - IP65
  • Взрывозащита корпуса - есть
  • Тепловая защита двигателя - есть
  • Страна производитель электропривода - Россия
Эскиз Задвижка чугунная ЛАЗ 30ч939р Ду200 Ру10 с эл.приводом ГЗ-ВБ200/24, 380В

Электропривод ГЗ-ВБ. 200/24 380В

Электрическая схема подключения 30ч939р с ГЗ-В 380В

Электрическая схема подключения электропривода ГЗ-ВБ. 200/24 380В

Характеристики

Давление номинальное
10 бар
Диаметр
Ду200
Корпус
Чугун СЧ25
Макс. температура
120 ℃
Материал запорного органа
Чугун СЧ25
Производитель
ЛАЗ, Россия
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
электропривод
Уплотнение
EPDM
