Скидка -6%
Артикул:
D040-06838
Производитель:
Dendor, Россия
187439 ₽176193 ₽
10 или более: - 176193 ₽
Давление номинальное
10 бар
Диаметр
Ду100
Корпус
углеродистая сталь 20Л (WCB)
Материал запорного органа
Нержавеющая сталь SS307
Все характеристики

Шиберная задвижка в своей конструкции имеет металлический шибер (нож), способный разрезать различного рода включения в жидкости, протекающей внутри тела задвижки.
Данный тип шиберных задвижек применяется в тех случаях, когда требуется двухстороннее перекрытие потока рабочей среды. Задвижка шиберная K21GV предназначена для установки в качестве запорных устройств на трубопроводах, транспортирующих канализационные стоки, шламы, пульпы и другие, загрязнённые механическими примесями среды.
Конструкция шиберной задвижки K21GV любого сечения характеризуется минимальной строительной длиной и полным проходным сечением.

Технические характеристики задвижки Dendor K51GV.MT903.M Ду100 Ру10

  • Тип задвижки - Шиберная
  • Тип присоединения - межфланцевый
  • Диаметр - 100 мм
  • Давление номинальное - 10 бар
  • Класс материала корпуса - сталь
  • Вид материала корпуса - чугун
  • Класс материала запорного органа - сталь
  • Вид уплотнения - двустороннее
  • Уплотнение - NBR
  • Тип управления - электропривод
  • Наличие телескопического штока - нет
  • Наличие колонки управления - нет
  • Страна производитель - Россия
  • Бренд - Dendor
  • Управление - электропривод 380В
  • Строительная длина - 53 мм
  • Клин - необрезиненный
  • Температура рабочей среды - от -15°C до 100°C
  • Материал корпуса - углеродистая сталь 20Л (WCB)
  • Материал запорного органа - Нержавеющая сталь SS307
  • Класс герметичности - A
  • Наличие пневмораспределителя - нет
  • Напряжение питания - 380 В
  • Датчик обратной связи - нет
  • Наличие концевых выключателей - нет
  • Страна производитель привода - Россия
  • Бренд привода - Dendor
  • Среда - вода, нефтепродукты, загрязненная вода
  • Применение - водоснабжение, нефть, Системы водоочистки и канализации
  • Вес - 11 кг

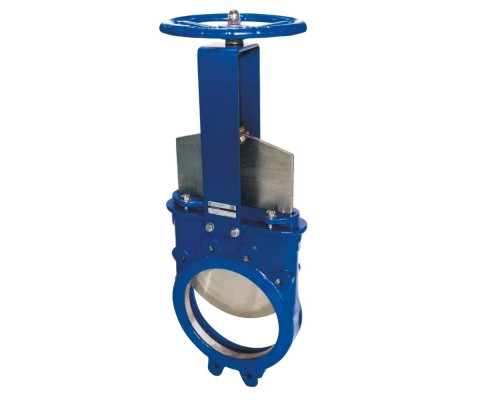

Задвижка шиберная Dendor K51GV.MT903.M Ду100 Ру10 чугунная, уплотнение - NBR, межфланцевая, с электроприводом Dendor MT903.M

Задвижка шиберная Dendor K51GV.MT903.M Ду100 Ру10 чугунная, уплотнение - NBR, межфланцевая, с электроприводом Dendor MT903.M

Габаритные и установочные размеры задвижки Dendor K51GV.MT903.M Ду100 Ру10

  • DN - 100 мм
  • L - 52 мм
  • ØD - 220 мм
  • ØD1 - 180 мм
  • ØD2 - 156 мм
  • ØW - 240 мм
  • øD3 - 18 мм
  • Н - 490 мм
  • Н1 - 385 мм
Задвижка шиберная Dendor K51GV.MT903.M Ду100 Ру10 чугунная, уплотнение - NBR, межфланцевая, с электроприводом Dendor MT903.M

Эскиз размеров задвижки Dendor K51GV.MT903.M Ду100 Ру10

Материалы деталей задвижки Dendor K51GV.MT903.M Ду100 Ру10


Элемент конструкцииМатериалМаркировка
1КорпусУглеродистая сталь20Л (WCB)
2УплотнениеNBRNBR
3Фиксирующее кольцоНержавеющая стальSS304
4ШиберНержавеющая стальSS304
5НаправляющаяPTFEPTFE
6СальникPTFE, NBRPTFE, NBR
7Прижимной фланецУглеродистая сталь20Л (WCB)
8СтойкаУглеродистая стальСт20
9ШпиндельНержавеющая стальSS420
10Ходовая гайкаЛатуньЛс (Brass)
11ПодшипникПодшипниковая стальGCr15 (ШХ15)
12МаховикЧугун / СтальBЧ40 (GGG40) / Ст.20
13
Крепежные элементыОцинкованная стальСт35+Zn
Нержавеющая стальА2
14Конический редукторЧугун / СтальВЧ40 (GGG40) / 20Л (WCB)
Задвижка шиберная Dendor K51GV.MT903.M Ду100 Ру10 чугунная, уплотнение - NBR, межфланцевая, с электроприводом Dendor MT903.M

Эскиз деталей задвижки Dendor K51GV.MT903.M Ду100 Ру10

Габаритные и установочные размеры электропривода Dendor тип МТ903.М

ТипоразмерМодель приводаL, ммL1, ммH, ммH1, ммØD, мм
9031.М903.М 05
903.М 07
903.М 10
903.М 15
38222826587300
9032.М903.М 20
903.М 30
43527828590350
9033.М903.М 45
903.М 60
640410325116420
9034.М903.М 90
903.М 120
830540450200550
Задвижка шиберная Dendor K51GV.MT903.M Ду100 Ру10 чугунная, уплотнение - NBR, межфланцевая, с электроприводом Dendor MT903.M

Эскиз размеров электропривода Dendor тип МТ903.М

Характеристики

Давление номинальное
10 бар
Диаметр
Ду100
Корпус
углеродистая сталь 20Л (WCB)
Материал запорного органа
Нержавеющая сталь SS307
Применение
водоснабжение, нефть, Системы водоочистки и канализации
Производитель
Dendor, Россия
Тип задвижки
Шиберная
Тип присоединения
межфланцевый
Тип управления
электропривод
Уплотнение
NBR
Отзывов: 0

Нет отзывов о данном товаре.
