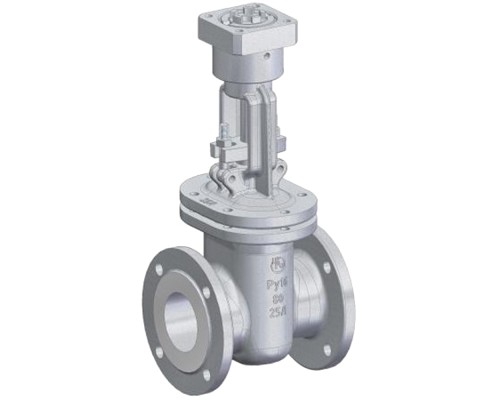

Name: Задвижка клиновая ЧАЗ ЗКЛПЭ-16ХЛ 30лс941нж ГАЗ укороченная Ду200 Ру16 фланцевая, корпус - сталь, уплотнение - ТРГ, под привод в г. Москва
Brand: ЧАЗ, Россия
SKU: D040-06342
Price: 63137.5831 RUB
Availability: InStock

Скидка -6%

Задвижка клиновая ЧАЗ ЗКЛПЭ-16ХЛ 30лс941нж ГАЗ укороченная Ду200 Ру16 фланцевая, корпус - сталь, уплотнение - ТРГ, под привод в г. Москва

Артикул:

D040-06342

Производитель:

ЧАЗ, Россия

67168 ₽63138 ₽

10 или более: - 63138 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду200

Корпус

Легированная сталь

Макс. температура

450 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка применяется в качестве запорного органа на технологических линиях. Ее конструкция обладает низким сопротивлением потоку рабочей среды, является двусторонней и предназначена для широкого диапазона давлений и температур проходящей через нее среды.

Параметры задвижки клиновой ЧАЗ 30лс941нж ГAЗ укороченной Ду200 Ру16:

Тип задвижки - Клиновая
Конструкция шпинделя - выдвижной
Диаметр номинальный DN - 200 мм
Давление номинальное PN - 16 бар
Тип управления - голый шток
Температура рабочей среды min - от -60 °C
Температура рабочей среды max - до + 450 °C
Температура окружающей среды min - от -60°C
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Легированная сталь
Материал запорного органа - Сталь 20ГЛ 20ГМЛ 30ХМЛ
Тип уплотнения - ТРГ
Вес - 131 кг
Страна производитель - Россия

Задвижка клиновая ЧАЗ ЗКЛПЭ-16ХЛ 30лс941нж ГАЗ укороченная Ду200 Ру16 фланцевая, корпус - сталь, уплотнение - ТРГ, под привод

Габаритные и установочные размеры задвижки клиновой ЧАЗ 30лс941нж ГAЗ укороченной Ду200 Ру16:

L (строительная длина) = 330 мм
H = 960 мм
D1 = 335 мм
D = 295 мм
n отв. d = 12-22 мм

Эскиз задвижки клиновой ЧАЗ 30лс941нж ГAЗ укороченной Ду200 Ру16

Материалы деталей задвижки клиновой ЧАЗ 30лс941нж ГAЗ укороченной Ду200 Ру16:

№ п/п	Наименование	Материал
1, 2	Корпус, крышка	Сталь 30ХМЛ, 20ГЛ, 20ГМЛ
3	Клин (диски)	Сталь 30ХМЛ, 20ГЛ с наплавкой 08Х20Н9Г7Т
4	Шпиндель	Сталь 20Х13
5	Втулка резьбовая	Бронза БрАЖ 9-4
6	Гайка	ГОСТ 7805 ГОСТ 9064
7	Болт, шпилька	ГОСТ Р ИСО ГОСТ

№ п/п	Наименование	Материал
8	Болт откидной	Сталь 35, 40X
9	Прокладка	Паронит ПОН-Б, ПМБ, ПУТГ, СНП
10	Набивка сальника	Кольца ТРГ
11	Втулка для установки эл. привода	Сталь 45
12	Фланец для установки эл. привода	Сталь 45
13	Сальник	Сталь 20ГЛ, ВЧ 50
