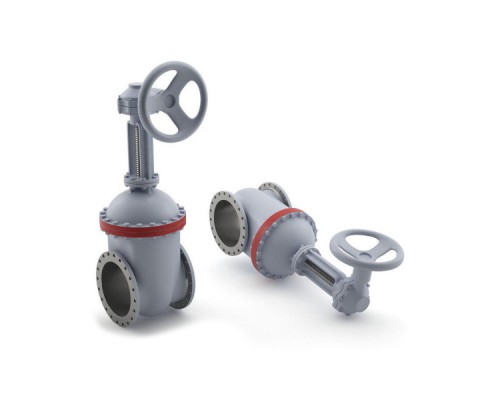

Name: Задвижка клиновая стальная МЗТА ЗКЛ2-25 30лс564нжХЛ Ду1000 Ру25 фланцевая, с редуктором в г. Москва
Brand: МЗТА, Россия
SKU: D040-04580
Price: 3288729.815 RUB
Availability: InStock

Скидка -6%

Задвижка клиновая стальная МЗТА ЗКЛ2-25 30лс564нжХЛ Ду1000 Ру25 фланцевая, с редуктором в г. Москва

Артикул:

D040-04580

Производитель:

МЗТА, Россия

3498649 ₽3288730 ₽

10 или более: - 3288730 ₽

0 отзывов

Давление номинальное

25 бар

Диаметр

Ду1000

Корпус

Сталь 20ГЛ

Макс. температура

450 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка клиновая – это тип запирающей арматуры с затворным сдвигающимся под углом 90 градусов относительно направления движения транспортируемого рабочего тела. Обычно задвижки применяют в трубопроводных магистралях диаметром свыше 50 мм. Задвижка клиновая не является регулирующим элементом и рассчитана на работу только в открытом или закрытом состоянии.

Параметры задвижки клиновой МЗТА 30лс564нжХЛ Ду1000 Ру25:

Тип задвижки - Клиновая
Конструкция шпинделя - выдвижной
Диаметр номинальный DN - 1000 мм
Давление номинальное PN - 25 бар
Тип управления - редуктор
Температура рабочей среды - от -60 до + 450 °C
Климатическое исполнение - ХЛ1
Класс герметичности по ГОСТ 9544-2015 - "B"
Материал корпуса - Сталь 20ГЛ
Материал запорного органа - Сталь 20ГЛ
Тип уплотнения - Металл
Тип покрытия - без покрытия
Крутящий момент - 8580 Нм
Цвет задвижки - серый
Вес - 4550 кг
Страна производитель - Россия

Задвижка клиновая стальная МЗТА ЗКЛ2-25 30лс564нжХЛ Ду1000 Ру25 фланцевая, с редуктором

Габаритные и установочные размеры задвижки клиновой МЗТА 30лс564нжХЛ Ду1000 Ру25:

L = 1200 мм
D = 1315 мм
D1 = 1210 мм
H3 = 4280 мм
n отв. d = 28 x 56 мм

Эскиз задвижки клиновой МЗТА 30лс564нжХЛ Ду1000 Ру25

Материалы деталей задвижки клиновой МЗТА 30лс564нжХЛ Ду1000 Ру25:

№ п/п	Наименование	Материал
1	Корпус	Сталь 20ГЛ
2	Крышка	Сталь 20ГЛ
3	Клин (диски)	Сталь 20ГЛ
4	Шпиндель	Сталь 14Х17Н2
5	Гайка шпинделя	латунь ЛС59-1

№ п/п	Наименование	Материал
6	Гайка	легированная сталь
7	Шпилька, болт	легированная сталь
8	Болт откидной	Сталь 40Х
9, 10	Уплотнение, Набивка сальника	ТРГ
12	Редуктор	-
