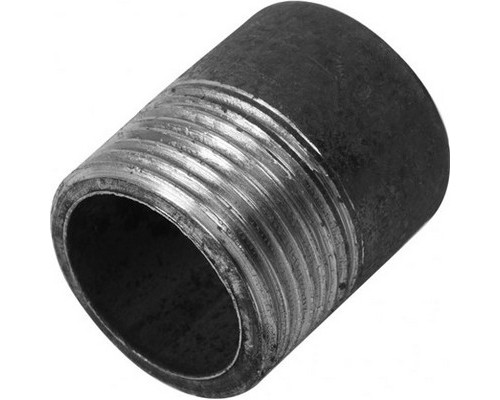

Резьба стальная 3/4″ Ду20 Ру16 удлиненная L=50мм в г. Москва

Производитель:

СТК, Китай

33 ₽

0 отзывов

Диаметр

Ду20

Материал покрытия

без покрытия

Номинальное давление

16 бар

Тип присоединения

Резьбовой / под приварку

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Резьба стальная 3/4″ Ду20 Ру16 удлиненная L=50мм является деталью трубопровода, с одной стороны присоеденяется к трубе с помощью сварки, с другой стороны имеет короткую резьбу. Применяется резьба стальная для разъемного соединения трубопровода, производится из труб согласно 3262-75.

Устанавливаются резьбы на трубопроводах, работающих в условиях неагрессивных сред при температуре проводимой среды не выше 150 ° и давлении Ру ≤ 1,6 МПа (16 Бар).

Параметры резьбы Без покрытия удлиненные Ду20:

Диаметр номинальный DN - 20 мм
Давление номинальное PN - 16 бар
Температура - 150 С°
Материал корпуса - сталь
Класс материала корпуса - сталь
Тип присоединения - Резьбовой / под приварку
Присоединение - наружная резьба / сварка
Вес - 0.065 кг
Страна производитель - Китай

Резьба стальная 3/4″ Ду20 Ру16 удлиненная L=50мм

Габаритные и установочные размеры
резьбы Без покрытия удлиненные Ду20:

Тип резьбы - трубная цилиндрическая
Диаметр, Dn - 20 мм
Строительная длина, L - 50 мм
Длина резьбы, l - 10.5 мм

Эскиз Резьба стальная 3/4″ Ду20 Ру16 удлиненная L=50мм

Эскиз резьбы Без покрытия удлиненные Ду20

Предельные отклонения по размерам труб для резьб:

Размеры труб	Предельное отклонение для труб точности изготовления
Наружный диаметр с условным проходом: до 40 мм включительно	+-0.4-0.5мм
Наружный диаметр с условным проходом: св. 40 мм	+-0.8-0.1%

Размеры труб	Предельное отклонение для труб точности изготовления
Толщина стенки	+-10-15%
Для резьбы изг. методом накатки допускается уменьшение внутреннего диаметра до 10%.
