Артикул:
D300-00137
Производитель:
ГЗ, Россия
123140 ₽
Крутящий момент
1,200 Нм
Наличие взрывозащиты
нет
Наличие тепловой защиты
есть
Степень защиты корпуса
IP65
Напряжение питания
380 В
Все характеристики
  • Применение: для однооборотной запорной арматуры.
  • Климатическое исполнение: по ГОСТ 15150-69; (У1, УХЛ1, Т1).
  • Рабочая температура:
    • от -30º до +70º С. (У1);
    • от -40º до +60º С. (У1);
    • от -60º до +60º С. (УХЛ1);
    • от -10º до +65º С. (Т1);
  • Производство: Россия.
  • Вес: 56,0 кг.

Основные характеристики:

  • Длина, мм - 554.
  • Высота, мм - 287.
  • Напряжение питания: трехфазный 380В, 50Гц.
  • Относительная влажность (верхнее значение) 100% при 25° С.
  • Защита корпуса по IP-65 (по заказау IP67 и IP68).
  • Выходной крутящий момент: 1200 Нм.
  • Время работы 90°, сек.: 15.
  • Двигатель (380В 3ф/50Гц) Изоляция обмотки по классу F:
    • Мощность, Вт - 370;
    • Номинальный ток, А - 2,3;
    • Пусковой ток, А - 11.
  • Передаточное число при работе от маховика: 74.

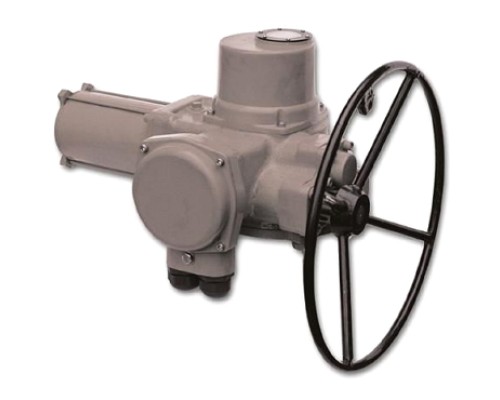

Однооборотный электропривод ГЗ-ОФ-1200, 380В
Чертеж Однооборотный электропривод ГЗ-ОФ-1200, 380В

Устройство:

1 Электропривод
2 прямозубая цилиндрическая шестерня
3 крышка
4 двухсторонняя муфта ограничения крутящего момента (моментной муфты)
6 ограничитель хода выходного вала
9, 10 механические упоры открытия и закрытия
11 червячный редуктор
12 тарельчатые пружины
13, 19 маховик ручного дублера через червячную передачу
15 выходной вал
16 червячное колеса
18 планетарная передача
20 муфта сцепления
22 крышка корпуса клеммных колодок контактных соединений
23 клеммные колодки контактных соединений

Default

Крутящий момент
1,200 Нм
Наличие взрывозащиты
нет
Наличие тепловой защиты
есть
Степень защиты корпуса
IP65
Тип электропривода
Однооборотный

Характеристики

Напряжение питания
380 В
