Артикул:
D300-00028
Производитель:
ГЗ, Россия
164920 ₽
Крутящий момент
200 Нм
Наличие взрывозащиты
нет
Наличие тепловой защиты
есть
Степень защиты корпуса
IP65
Напряжение питания
380 В
Все характеристики
  • Применение: для многооборотной запорной арматуры. IP68 по заказу
  • Климатическое исполнение: по ГОСТ 15150-69; (У1, УХЛ1, Т1).
  • Рабочая температура:
    • от -30º до +70º С. (У1);
    • от -40° до +60° С (У1);
    • от -60° до +60° С (УХЛ1);
    • от -10° до +65° С (Т1).
  • Производство: Россия.
  • Вес: 47,0 кг.

Основные характеристики:

  • Напряжение питания: трехфазный, 380В/50 Гц.
  • Относительная влажность (верхнее значение) 100% при 25° С.
  • Защита корпуса по IP65.
  • Тип присоединения к арматуре по ОСТ 26-07-763-73: Б.
  • Номинальный крутящий момент на выходном валу: 200 Нм / 20 кгс*м.
  • Частота вращения вала, об/мин.: 24 (стандарт), 12, 18, 36 (заказ).
  • Настраиваемое число оборотов выходного вала, необходимое для закрытия (открытия) арматуры, об.: мин. 1 / макс. 300.

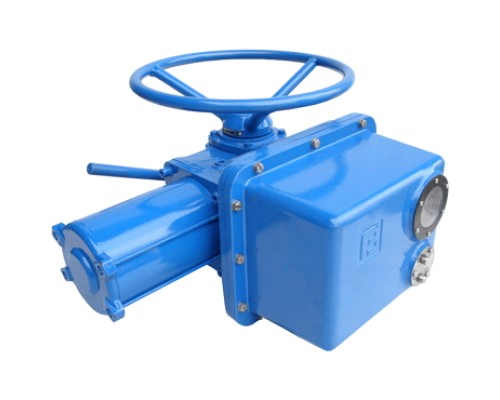

Многооборотный электропривод ГЗ-Б.200/24, 380В

Устройство:

1 Электродвигатель
2 Вал маховика ручного дублера
3 Прямозубая цилиндрическая шестерня
4 Основной корпус
5 Переходной вал ограничителя хода
6 Рычаг переключения режимов
7 Выходной вал
8 Пружина полуавтоматической муфты
9 Червячное колесо
10 Червячный вал
11 Набор тарельчатых пружин муфты
12 Монтажный фланец
13 Двухсторонняя муфта ограничения крутящего момента
14 Ограничитель хода выходного вала
15 Индикатор положения затвора арматуры
16 Клеммные колодки контактных соединений
17 Передняя крышка корпуса
18 Окошко индикатора положения затвора арматуры
19 Кнопки местного управления ОТКРЫТЬ (open), ЗАКРЫТЬ (close)
Чертеж Многооборотный электропривод ГЗ-Б.200/24, 380В

Default

Крутящий момент
200 Нм
Наличие взрывозащиты
нет
Наличие тепловой защиты
есть
Степень защиты корпуса
IP65
Тип электропривода
Многооборотный

Характеристики

Напряжение питания
380 В
