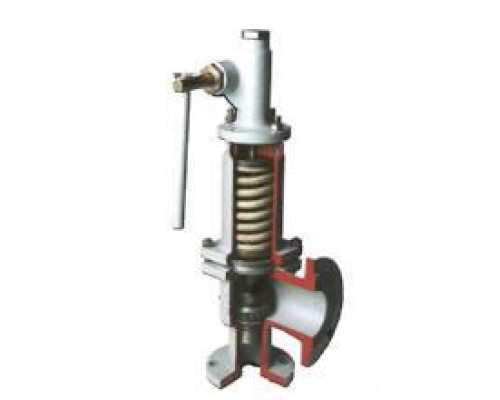

Клапан предохранительный 17с6нж Ду50-80 Ру16-6 полноподъемный пружинный фланцевый

• Применение: вода, пар, воздух.
• Номинальное давление: на входе-16 бар, на выходе-6 бар.
• Температура рабочей среды: -40 до +425°С
• Температура окр. среды: - 40 до + 40°С
• Диапазон давлений настройки пружины (кгс/см²):
  0,5-1,2 - 10
  1,2-2,5 - 11
  2,5-4 - 12
  4-8 - 13
  8-16 - 14
• Площадь сечения седла Fc, мм²: 855.
• Допустимая протечка в затворе, см³/мин: 5.
• Производство: Россия.
• Вес: 27,0 кг.

Размеры:

• D = 160 мм
• D ₁ = 125 мм
• D ₂ = 99 мм
• D ₃ = 185 мм
• D ₄ = 150 мм
• D ₅ = 124 мм
• L = 130 мм
• L ₁= 155 мм
• H = 603 мм
• H ₁= 503 мм
• dc= 33 мм
• nxD = 4x18 мм
• n ₁x d ₁= 4x18 мм

Материалы
