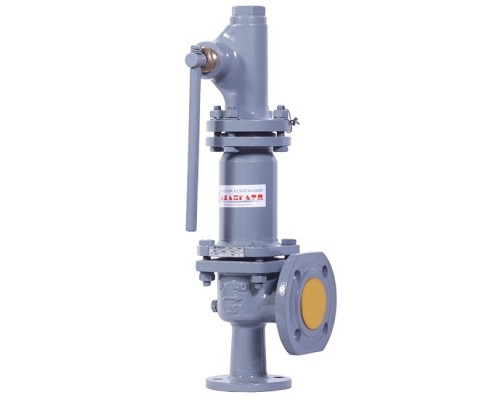

Клапан предохранительный 17с21нж Ду50-80 Ру40-16 полноподъемный пружинный фланцевый

• Применение: вода, пар, воздух.
• Номинальное давление: на входе-40 бар, на выходе-16 бар.
• Температура рабочей среды: -40 до +425°С
• Температура окр. среды: - 40 до + 40°С
• Диапазон давлений настройки пружины (кгс/см²):
  0,5-1,2 - 10
  1,2-2,5 - 11
  2,5-4 - 12
  4-8 - 13
  8-20 - 5
  20-30 - 6
  30-40 - 7
• Площадь сечения седла Fc, мм²: 855.
• Допустимая протечка в затворе, см³/мин: 5.
• Производство: Россия.
• Вес: 28,0 кг.

Размеры:

• D = 160 мм
• D ₁ = 125 мм
• D ₂ = 99 мм
• D ₃ = 195 мм
• D ₄ = 160 мм
• D ₅ = 132 мм
• D ₆ = 88 мм
• h = 3 мм
• L = 130 мм
• L ₁= 155 мм
• H = 603 мм
• H ₁= 530 мм
• dc= 33 мм
• nxd = 4x18 мм
• n ₁x d ₁= 4x18 мм
