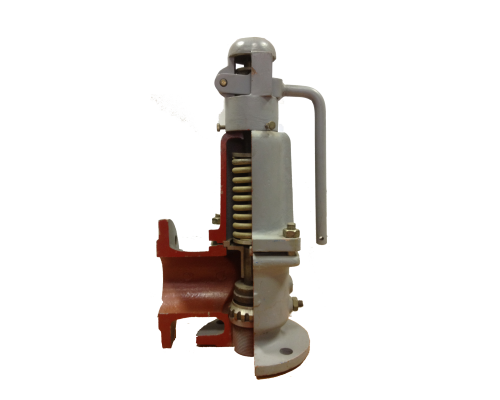

Клапан предохранительный 17с28нж Ду80-100 Ру16-6 полноподъемный пружинный фланцевый

• Применение: вода, пар, воздух.
• Номинальное давление: на входе-16 бар, на выходе-6 бар.
• Температура рабочей среды: -40 до +425°С
• Температура окр. среды: - 40 до + 40°С
• Диапазон давлений настройки пружины, МПа (кгс/см²):
  0,05-0,15 (0,5-0,15) - 0
  0,15-0,35 (1,5-3,5) - 1
  0,35-0,70 (3,5-7,0) - 2
  0,70-1,00 (7-10) - 3
  1,00-1,60 (10-16) -4
• Площадь сечения седла Fc, мм²: 1256.
• Допустимая протечка в затворе, см³/мин : воздух-10, вода-2.
• Производство: Россия.
• Вес: 26,5 кг.

Размеры:

• D ₁ = 132 мм
• D ₂ = 160 мм
• D ₃ = 195 мм
• D = 100 мм
• D ₄ = 144 мм
• D ₅ = 170 мм
• D ₆ = 205 мм
• L = 150 мм
• L ₁= 135 мм
• H = 510 мм
• dc= 40 мм
• n = 4 мм
• m = 4 мм
• d = 18 мм

Материалы
