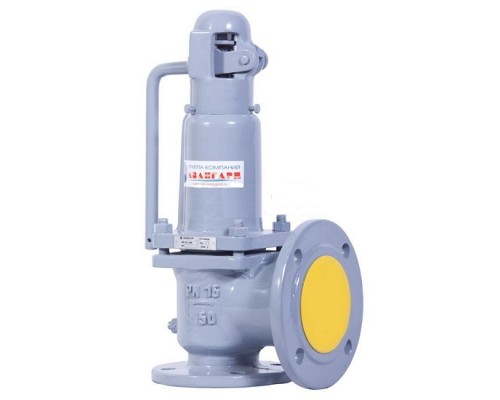

Клапан предохранительный 17нж28нж Ду50-80 Ру16-6 полноподъемный пружинный фланцевый

• Применение: вода, пар, воздух, аммиак, природный газ влажный, нефтепродукты.
• Номинальное давление: на входе-16 бар, на выходе-6 бар.
• Температура рабочей среды: - 60 до + 560°С
• Температура окр. среды: - 60 до + 40°С
• Диапазон давлений настройки пружины, МПа (кгс/см²):
  0,05-0,15 (0,5-1,5) - 0
  0,15-0,35 (1,5-3,5) - 1
  0,35-0,70 (3,5-7,0) - 2
  0,70-1,00 (7-10) - 3
  1,00-1,60 (10-16) -4
• Площадь сечения седла Fc, мм²: 491.
• Допустимая протечка в затворе, см³/мин : воздух-5, вода-1.
• Производство: Россия.
• Вес: 17,5 кг.

Размеры:

• D ₁ = 99 мм
• D ₂ = 125 мм
• D ₃ = 160 мм
• D = 80 мм
• D ₄ = 124 мм
• D ₅ = 150 мм
• D ₆ = 185 мм
• L = 130 мм
• L ₁= 90 мм
• H = 420 мм
• dc= 25 мм
• n = 4 мм
• m = 4 мм
• d = 18 мм

Материалы
