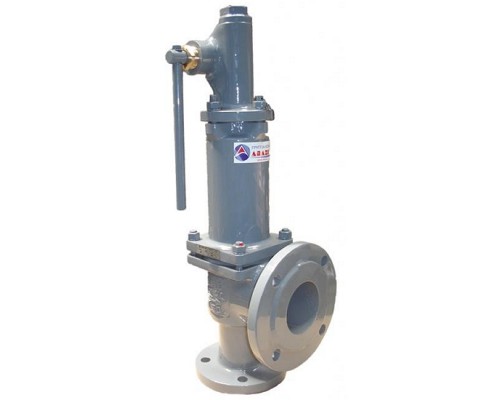

Клапан предохранительный 17нж6нж Ду32-50 Ру16-6 полноподъемный пружинный фланцевый

• Применение: вода, пар, воздух, аммиак, природный газ влажный, нефтепродукты.
• Номинальное давление: на входе-16 бар, на выходе-6 бар.
• Температура рабочей среды: - 60 до + 560°С
• Температура окр. среды: - 60 до + 40°С
• Диапазон давлений настройки пружины (кгс/см²):
  0,5-2 - 6
  2-4 - 7
  4-8 - 8
  8-16 - 1
• Площадь сечения седла Fc, мм²: 201.
• Допустимая протечка в затворе, см³/мин: 2.
• Производство: Россия.
• Вес: 19,0 кг.

Размеры:

• D = 135 мм
• D ₁ = 100 мм
• D ₂ = 76 мм
• D ₃ = 140 мм
• D ₄ = 110 мм
• D ₅ = 88 мм
• L = 105 мм
• L ₁= 125 мм
• H = 525 мм
• H ₁= 450 мм
• dc= 16 мм
• nxD = 4x18 мм
• n ₁x d ₁= 4x14 мм

Материалы
