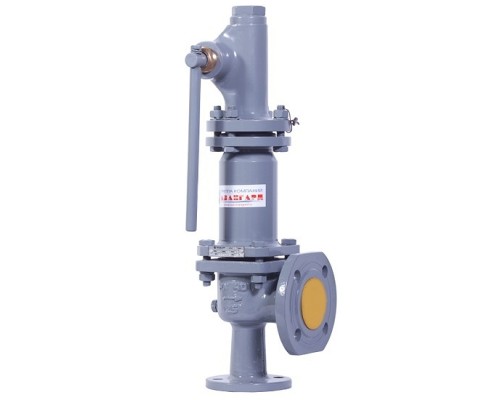

Клапан предохранительный 17нж21нж Ду125-200 Ру40-16 полноподъемный пружинный фланцевый

• Применение: вода, пар, воздух.
• Номинальное давление: на входе-40 бар, на выходе-16 бар.
• Температура рабочей среды: - 60 до + 560°С
• Температура окр. среды: - 60 до + 40°С
• Диапазон давлений настройки пружины МПа (кгс/см²):
  0,5-1,5 - 70
  1,5-3 - 71
  3-5 - 72
  5-8 - 73
  8-12 - 74
  12-16 - 75
  18-25 - 76
  25-35 - 77
  35-40 - 78
• Площадь сечения седла Fc, мм²: 4416.
• Допустимая протечка в затворе, см³/мин: 15.
• Производство: Россия.
• Вес: 94,0 кг.

Размеры:

• D = 270 мм
• D ₁ = 220 мм
• D ₂ = 184 мм
• D ₃ = 335 мм
• D ₄ = 295 мм
• D ₅ = 268 мм
• D ₆ = 176 мм
• h = 3,5 мм
• L = 205 мм
• L ₁= 245 мм
• H = 990 мм
• H ₁= 870 мм
• dc= 75 мм
• nxd = 8x26 мм
• n ₁x d ₁= 12x22 мм
