Артикул:
D090-01329
Производитель:
FAF, Турция
25643 ₽
Давление номинальное
16 бар
Диаметр
Ду40
Корпус
Чугун GGG40
Производитель
FAF, Турция
Все характеристики

Запорный клапан (вентиль) — запорная арматура, конструктивно выполненная в виде клапана, т.е. её запирающий элемент перемещается параллельно оси потока рабочей среды. Сильфонное уплотнение — это упругая гофрированная оболочка, изготавливаемая обычно из прочной кованой стали. Сильфон способен сохранять герметичность даже при значительных физических, термических и химических воздействиях. Устойчив к механическим повреждениям, вызываемых гидроударами, повышенной и пониженной температуре, агрессивным средам.

Основные технические характеристики и материалы клапана обратного FAF 2130 Ру16 Ду40:

  • Диаметр номинальный DN - 40 мм
  • Рабочее давление PN - 16 бар
  • Материал корпуса - Чугун GGG40
  • Материа запорного органа - Нержавеющая сталь SS420
  • Тип управления - штурвал
  • Тип присоединения - фланцевый
  • Тип уплотнения - Металл
  • Тип клапана - запорный
  • Температура рабочей среды максимальная - до 300⁰C
  • Среда - вода, воздух, пар
  • Вес - 9.9 кг
  • Страна производитель - Турция

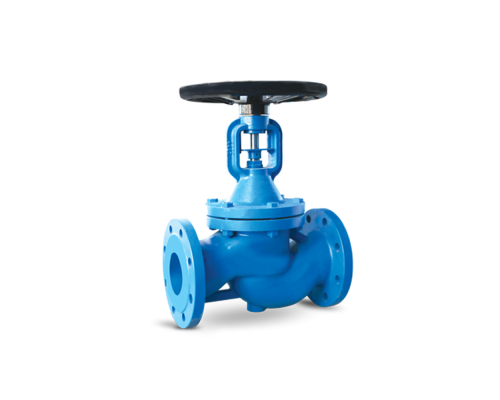

Клапан запорный сильфонный FAF 2130 Ду40 Ру16 корпус - чугун GGG40, диск - SS420, сильфон - SS304, фланцевый

Клапан запорный сильфонный FAF 2130 Ду40 Ру16 корпус - чугун GGG40, диск - SS420, сильфон - SS304, фланцевый

Габаритные и установочные размеры клапана обратного FAF 2130 Ру16 Ду40:

  • Dn - 40 мм
  • L - 200 мм
  • D - 150 мм
  • D1 - 110 мм
  • D2 - 84 мм
  • b - 18 мм
  • Z x ⌀d - 4 x 19 мм
  • H - 224 мм
  • ф - 140 мм
Клапан запорный сильфонный FAF 2130 Ду40 Ру16 корпус - чугун GGG40, диск - SS420, сильфон - SS304, фланцевый

Эскиз клапана обратного FAF 2130 Ру16 Ду40

Спецификация материалов клапана обратного FAF 2130 Ру16 Ду40:

NO ДЕТАЛЬ МАТЕРИАЛЫ
1 Корпус GGG40 Высокопрочный чугун
2 Уплотнительное кольцо корпуса 1.4021
3 Диск SS420
4 Шпонка 1.4021
5 Сильфон SS304 нержавеющая сталь
6 Болт Литая сталь
7 Гайка Литая сталь
8 Уплотнение крышки Сталь+графит
9 Крышка GGG40 Высокопрочный чугун
10 Сальниковая набивка Графит
11 Болты 8.8 Оцинкованная сталь
12 Индикатор положения Литая сталь
13 Пластина 8.8 Оцинкованная сталь
14 Плоский ключ Литая сталь
15 Втулка 8.8 Оцинкованная сталь
16 Маховик Сталь
17 Болт 8.8 Оцинкованная сталь

Характеристики

Давление номинальное
16 бар
Диаметр
Ду40
Корпус
Чугун GGG40
Производитель
FAF, Турция
Среды
вода, воздух, пар
Температура
300 ℃
Тип действия
запорный
Тип присоединения
фланцевый
Уплотнение
Металл
