Артикул:
D100-02752
Производитель:
ЧАЗ, Россия
26056 ₽
Давление номинальное
25 бар
Диаметр
Ду100
Корпус
Сталь 20Л-25Л
Производитель
ЧАЗ, Россия
Все характеристики

Клапаны обратные предназначены для автоматического предотвращения обратного потока рабочей среды в трубопроводах. При обратном потоке рабочей среды (или отсутствии рабочей среды) завтор возвращается в исходное положение, перекрывая входное отверстие патрубка.

Основные технические характеристики клапана обратного ЧАЗ 19с76нж Ру25 Ду100:

  • Диаметр номинальный DN - 100 мм
  • Рабочее давление PN - 25 бар
  • Материал корпуса - Сталь 20Л-25Л
  • Материа запорного органа - Сталь 20Л-25Л
  • Тип присоединения - фланцевый
  • Тип уплотнения - Наплавленная коррозионно-стойкая сталь 08Х20Н9Г7Т
  • Тип клапана - поворотный
  • Температура рабочей среды минимальная - от -40⁰C
  • Температура рабочей среды максимальная - до 450⁰C
  • Среда - пар, вода техническая, неагрессивная среда, жидкая среда
  • Вес - 58 кг
  • Страна производитель - Россия

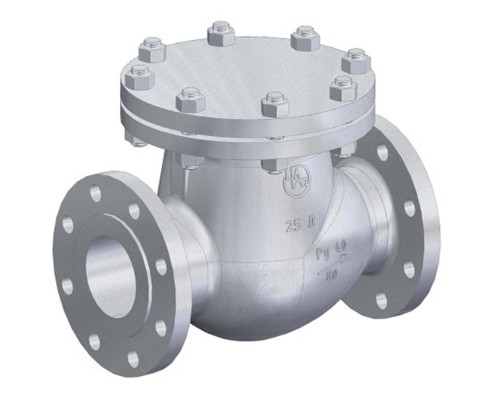

Клапан обратный поворотный ЧАЗ 19с76нж Ду100 Ру25 стальной, фланцевый

Клапан обратный поворотный ЧАЗ 19с76нж Ду100 Ру25 стальной, фланцевый

Габаритные и установочные размеры клапана обратного ЧАЗ 19с76нж Ру25 Ду100:

  • L (строительная длина) = 350 мм
  • H = 360 мм
  • D1 = 215 мм
  • D = 180 мм
  • n отв. d = 8-18 мм
Клапан обратный поворотный ЧАЗ 19с76нж Ду100 Ру25 стальной, фланцевый

Эскиз габаритно-установочных размеров клапана обратного ЧАЗ 19с76нж Ру25 Ду100

Материалы клапана обратного ЧАЗ 19с76нж Ру25 Ду100:

№ п/п Наименование Материал
1, 2 Корпус, крышка Сталь 20Л-25Л
3 Захлопка Сталь 20Л-25Л
4 Серьга Сталь 20Л-25Л, ВЧ 50
5 Кронштейн Сталь 20Л-25Л, ВЧ 50
6 Ось Сталь 20Х13
7 Гайка ГОСТ 7805 ГОСТ 9064
8 Болт Сталь 35, 40X
9 Гайка ГОСТ 7805 ГОСТ 9064
10 Шпилька ГОСТ Р ИСО ГОСТ
11 Прокладка Паронит ПОН-Б, ПМБ, ПУТГ, СНП
Клапан обратный поворотный ЧАЗ 19с76нж Ду100 Ру25 стальной, фланцевый

Эскиз материалов клапана обратного ЧАЗ 19с76нж Ру25 Ду100

Характеристики

Давление номинальное
25 бар
Диаметр
Ду100
Корпус
Сталь 20Л-25Л
Производитель
ЧАЗ, Россия
Среды
пар, вода техническая, неагрессивная среда, жидкая среда
Температура
450 ℃
Тип действия
поворотный
Тип присоединения
фланцевый
Уплотнение
Наплавленная коррозионно-стойкая сталь 08Х20Н9Г7Т
