Клапан обратный Tecofi CB3240 Ду400 Ру10 створчатый, фланцевый, корпус

Артикул:

D100-02805

Производитель:

Tecofi, Франция

488899 ₽

0 отзывов

Давление номинальное

10 бар

Диаметр

Ду400

Корпус

Чугун EN GJL-250

Производитель

Tecofi, Франция

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Клапан обратный CB3240 Tecofi – трубопроводная арматура предназначенная для предотвращения обратного течения среды в системе. При изменении направления потока клапан герметично перекрывает трубопровод. Стрелка на корпусе клапана указывает направление движения среды. Фланцевый клапан CB3240 Tecofi створчатого (одностворчатого) типа закрывается под действием силы тяжести. Данные клапаны имеют горизонтальное и вертикальное рабочее положение при восходящем потоке и только вертикальное при нисходящем. Клапан надежен, бесшумен, не создаёт сопротивления и гидравлического удара.

Параметры клапана Tecofi CB3240PN10 Ду400 Ру10:

Тип клапана - одностворчатый
Диаметр номинальный DN - 400 мм
Давление номинальное PN - 10 бар
Рабочее давление - 10 бар
Присоединение - фланцевое
Материал корпуса - Чугун EN GJL-250
Материал запорного органа - Чугун EN GJL-250
Тип уплотнения - латунь-латунь
Среда - воздух, пар, холодная и горячая вода, слабоагрессивная среда, масла, вода техническая
Вес - 430 кг
Пропускная способность - 3389

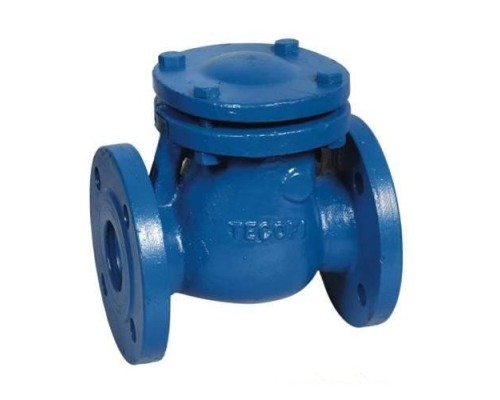

Клапан обратный Tecofi CB3240 Ду400 Ру10 створчатый, фланцевый, корпус — чугун

Габаритные и установочные размеры обратного клапана Tecofi CB3240PN10 Ду400 Ру10:

Ду - 400 мм
L - 900 мм
H - 405 мм
ØD - 565 мм
Øk - 515 мм
n - 16 мм
ØM - 28 мм

Эскиз обратного клапана Tecofi CB3240PN10 Ду400 Ру10

Устройство обратного клапана Tecofi CB3240PN10 Ду400 Ру10:

Поз.	Кол-во	Описание	Материал
1	1	Корпус	Чугун EN GJL-250
2	1	Крышка	Чугун EN GJL-250
3	1	Заслонка	Чугун EN GJL-250
4	1	Уплотнительные поверхности	Латунь-Латунь
5	1	Прокладка	Волокно
