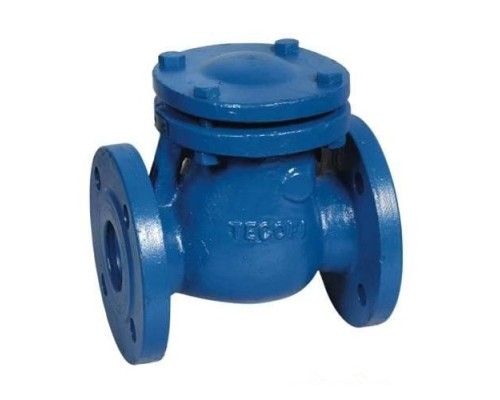

Клапан обратный Tecofi CB3240 Ду400 Ру16 подъёмный, створчатый, фланцевый, корпус — чугун

Клапан обратный CB3240 Tecofi – трубопроводная арматура предназначенная для предотвращения обратного течения среды в системе. При изменении направления потока клапан герметично перекрывает трубопровод. Стрелка на корпусе клапана указывает направление движения среды. Фланцевый клапан CB3240 Tecofi створчатого (одностворчатого) типа закрывается под действием силы тяжести. Данные клапаны имеют горизонтальное и вертикальное рабочее положение при восходящем потоке и только вертикальное при нисходящем. Клапан надежен, бесшумен, не создаёт сопротивления и гидравлического удара.

Параметры клапана Tecofi CB3240PN16 Ду400 Ру16:

• Тип клапана - одностворчатый
• Диаметр номинальный DN - 400 мм
• Давление номинальное PN - 16 бар
• Рабочее давление - 16 бар
• Присоединение - фланцевое
• Материал корпуса - Чугун EN GJL-250
• Материал запорного органа - Чугун EN GJL-250
• Тип уплотнения - латунь-латунь
• Среда - воздух, пар, холодная и горячая вода, слабоагрессивная среда, масла, вода техническая
• Вес - 430 кг
• Пропускная способность - 3389

Клапан обратный Tecofi CB3240 Ду400 Ру16 подъёмный, створчатый, фланцевый, корпус — чугун

Габаритные и установочные размеры обратного клапана Tecofi CB3240PN16 Ду400 Ру16:

• Ду - 400 мм
• L - 900 мм
• H - 405 мм
• ØD - 580 мм
• ØK - 525 мм
• n - 16 мм
• ØM - 31 мм

Эскиз обратного клапана Tecofi CB3240PN16 Ду400 Ру16

Устройство обратного клапана Tecofi CB3240PN16 Ду400 Ру16
