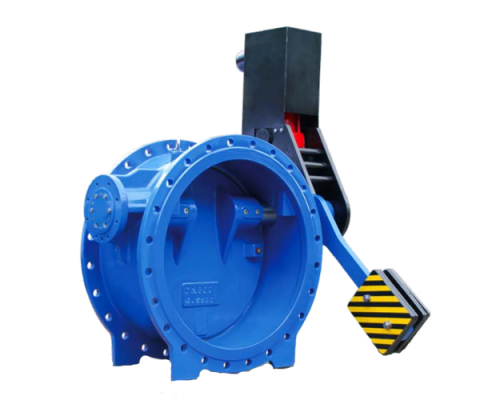

Name: Клапан обратный поворотный FAF 2280DP Ду250 Ру16 фланцевый с двойным эксцентриситетом, корпус - чугун GGG50, диск - чугун GGG50, уплотнение - EPDM, прижимное кольцо - нержавеющая сталь с гидравлическим демпфером и противовесом
Brand: FAF, Турция
SKU: D100-02644
Price: 204095.1409 RUB
Availability: InStock

Клапан обратный поворотный FAF 2280DP Ду250 Ру16 фланцевый с двойным эксцентриситетом, корпус - чугун GGG50, диск - чугун GGG50, уплотнение - EPDM, прижимное кольцо - нержавеющая сталь с гидравлическим демпфером и противовесом

Артикул:

D100-02644

Производитель:

FAF, Турция

204095 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду250

Корпус

Чугун GGG50

Производитель

FAF, Турция

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Клапаны обратные предназначены для автоматического предотвращения обратного потока рабочей среды в трубопроводах. При обратном потоке рабочей среды (или отсутствии рабочей среды) завтор возвращается в исходное положение, перекрывая входное отверстие патрубка.

Основные технические характеристики и материалы клапана обратного FAF 2280DP Ру16 EPDM Ду250:

Диаметр номинальный DN - 250 мм
Рабочее давление PN - 16 бар
Материал корпуса - Чугун GGG50
Материа запорного органа - Чугун GGG50
Тип присоединения - фланцевый
Тип уплотнения - EPDM
Тип клапана - поворотный
Температура рабочей среды максимальная - до 120⁰C
Среда - вода, пар, слабоагрессивная среда
Вес - 78 кг
Страна производитель - Турция

Клапан обратный поворотный FAF 2280DP Ду250 Ру16 фланцевый с двойным эксцентриситетом, корпус - чугун GGG50, диск - чугун GGG50, уплотнение - EPDM, прижимное кольцо - нержавеющая сталь с гидравлическим демпфером и противовесом

Габаритные и установочные размеры клапана обратного FAF 2280DP Ру16 EPDM Ду250:

Dn - 250 мм
D - 400 мм
K - 355 мм
d - 319 мм
l x n - 28 x 12 мм
f - 4 мм
b - 22 мм
L - 250 мм
O - 248 мм
L1 - 280 мм
e1 - 368 мм
e2 - 310 мм
h1 - 215 мм
h2 - 50 мм
h3 - 470 мм
h4 - 265 мм

Эскиз клапана обратного FAF 2280DP Ру16 EPDM Ду250

Спецификация материалов клапана обратного FAF 2280DP Ру16 EPDM Ду250:

NO	ДЕТАЛЬ	МАТЕРИАЛ
1	Корпус	EN GJS 500 Высокопрочный чугун
2	Диск	EN GJS 500 Высокопрочный чугун
3	Кольцевое уплотнение	EPDM
4	Уплотнительное кольцо	NBR / EPDM
5	Стопорное Кольцо	Сталь 1.0254 Или нержавеющая сталь 1.4301 / 1.4401
6	Кольцевое уплотнение	NBR / EPDM
7	Винт c шестигранной головкой	Нержавеющая Сталь A2
8	Шпонка	Сталь
9	Кольцевое уплотнение	NBR / EPDM
10	Вал	Нержавеющая Сталь 1.4021
11	Кольцевое уплотнение	NBR / EPDM
12	Подшипник Вала	Бронза
13	Кольцевое уплотнение	NBR / EPDM
14	Втулка Вала	Делрин
15	Крышка	Сталь 1.0254
16	Винт c шестигранной головкой	Нержавеющая Сталь 1.4021
17	Шайба	Нержавеющая Сталь 1.4021
18	Винт c шестигранной головкой	Нержавеющая Сталь A2
19	Кольцевое уплотнение	NBR / EPDM
20	Винт c шестигранной головкой	Нержавеющая Сталь A2
21	Шайба	Нержавеющая Сталь 1.4021
22	Винт c шестигранной головкой	Нержавеющая Сталь 1.4021
23	Рычаг	Сталь 1.0254
24	Противовес	Сталь 1.0254
25	Монтажные проушины	Сталь
