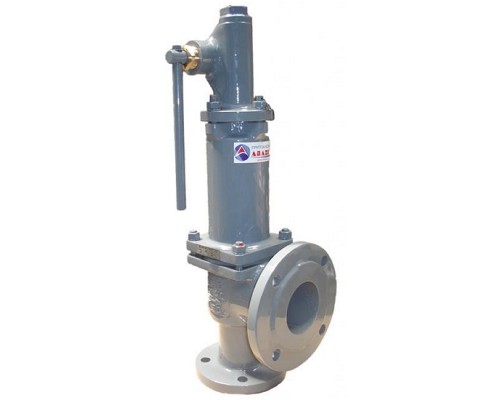

Клапан предохранительный 17с17нж Ду200-300 Ру16-6 полноподъемный пружинный фланцевый

• Применение: вода, пар, воздух.
• Номинальное давление: на входе-16 бар, на выходе-6 бар.
• Температура рабочей среды: -40 до +425°С
• Температура окр. среды: - 40 до + 40°С
• Диапазон давлений настройки пружины (кгс/см²):
  0,5-1 - 72
  1-2 - 73
  2-3 - 74
  3-5 - 75
  5-7 - 76
  7-9 - 77
  9-12 - 78
  12-16 - 79
• Площадь сечения седла Fc, мм²: 15828.
• Допустимая протечка в затворе, см³/мин: 20.
• Производство: Россия.
• Вес: 180,0 кг.

Размеры:

• D = 335 мм
• D ₁ = 295 мм
• D ₂ = 266 мм
• D ₃ = 435 мм
• D ₄ = 395 мм
• D ₅ = 363 мм
• L = 280 мм
• L ₁= 320 мм
• H = 1060 мм
• H ₁= 985 мм
• dc= 142 мм
• nxD = 12x22 мм
• n ₁x d ₁= 12x22 мм

Материалы
