Артикул:
D100-02571
Производитель:
FAF, Турция
116368 ₽
Давление номинальное
10 бар
Диаметр
Ду250
Корпус
Чугун GGG50
Производитель
FAF, Турция
Все характеристики

Клапаны обратные предназначены для автоматического предотвращения обратного потока рабочей среды в трубопроводах. При обратном потоке рабочей среды (или отсутствии рабочей среды) завтор возвращается в исходное положение, перекрывая входное отверстие патрубка.

Основные технические характеристики и материалы клапана обратного FAF 2271 Ру10 Ду250:

  • Диаметр номинальный DN - 250 мм
  • Рабочее давление PN - 10 бар
  • Материал корпуса - Чугун GGG50
  • Пропускная способность - 3870 м3
  • Материа запорного органа - Сталь St37
  • Тип присоединения - фланцевый
  • Тип уплотнения - EPDM
  • Тип клапана - поворотный
  • Температура рабочей среды минимальная - от -10⁰C
  • Температура рабочей среды максимальная - до 50⁰C
  • Среда - вода, пар, слабоагрессивная среда
  • Вес - 97.6 кг
  • Страна производитель - Турция

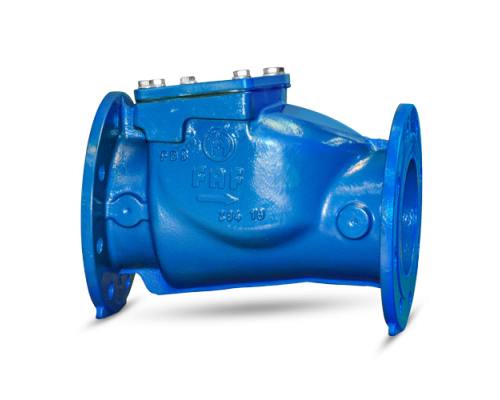

Клапан обратный поворотный FAF 2271 Ду250 Ру10, корпус - чугун GGG50, диск - сталь St37, уплотнение - EPDM, фланцевый

Клапан обратный поворотный FAF 2271 Ду250 Ру10, корпус - чугун GGG50, диск - сталь St37, уплотнение - EPDM, фланцевый

Габаритные и установочные размеры клапана обратного FAF 2271 Ру10 Ду250:

  • Dn - 250 мм
  • D - 400 мм
  • K - 355 мм
  • d - 319
  • l x n - 28 x 12
  • f - 4
  • b - 22
  • L - 600
  • H - 270
Клапан обратный поворотный FAF 2271 Ду250 Ру10, корпус - чугун GGG50, диск - сталь St37, уплотнение - EPDM, фланцевый

Эскиз клапана обратного FAF 2271 Ру10 Ду250

Спецификация материалов клапана обратного FAF 2271 Ру10 Ду250:

Позиция Деталь Материал
1 Корпус EN GJS 500 Высокпрочный чугун
2 Диск ST37 нержавеющая сталь + EPDM
3 Винтовый клина Винт EPDM
4 Уплотнительние крышки EPDM
5 Крышка EN GJS50 Высокпрочный чугун
6 Шарнир EN GJS50 Высокпрочный чугун
7 Вал Нержавеющая сталь 1.4021
8 Болт Оцинкованная сталь
9 Шайба Оцинкованная сталь
Клапан обратный поворотный FAF 2271 Ду250 Ру10, корпус - чугун GGG50, диск - сталь St37, уплотнение - EPDM, фланцевый

Эскиз и деталировка клапана обратного FAF 2271 Ру10 Ду250

Характеристики

Давление номинальное
10 бар
Диаметр
Ду250
Корпус
Чугун GGG50
Производитель
FAF, Турция
Среды
вода, пар, слабоагрессивная среда
Температура
50 ℃
Тип действия
поворотный
Тип присоединения
фланцевый
Уплотнение
EPDM
Отзывов: 0

Нет отзывов о данном товаре.
