Артикул:
D120-00082
Производитель:
Авангард, Россия
116918 ₽
Давление номинальное
40 бар
Диаметр
Ду80
Корпус
Сталь 12Х18Н9ТЛ
Производитель
Авангард, Россия
Все характеристики
  • Применение: вода, пар, воздух, аммиак, природный газ, нефть, нефтепродукты.
  • Номинальное давление: на входе-40 бар, на выходе-16 бар.
  • Температура рабочей среды: - 60 до + 560°С
  • Температура окр. среды: - 60 до + 40°С
  • Диапазон давлений настройки пружины (кгс/см²):
    0,5-1,2 - 30
    1,2-3 - 31
    3-5 - 32
    5-8 - 33
    8-20 - 5
    20-30 - 6
    30-40 - 7
  • Площадь сечения седла Fc, мм²: 1256.
  • Допустимая протечка в затворе, см³/мин: 10.
  • Производство: Россия.
  • Вес: 44,0 кг.

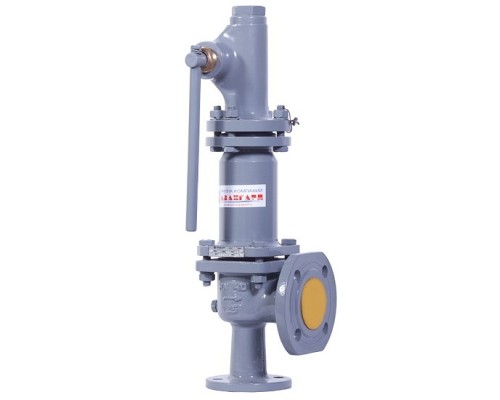

Клапан предохранительный 17нж25нж Ду80-100

Размеры:

  • D = 195 мм
  • D 1 = 160 мм
  • D 2 = 132 мм
  • D 3 = 215 мм
  • D 4 = 180 мм
  • D 5 = 156 мм
  • D 6 = 121 мм
  • h = 3 мм
  • L = 150 мм
  • L 1= 115 мм
  • H = 680 мм
  • H 1= 605 мм
  • dc= 40 мм
  • nxd = 8x18 мм
  • n 1x d 1= 8x18 мм
Чертеж Клапан предохранительный 17нж25нж Ду80-100

Материалы

Корпус, Крышка, Колпак сталь 12Х18Н9ТЛ
Золотник, Седло сталь 12Х18Н10Т
Шток, перегородка сталь 12Х18Н10Т
Пружина сталь 50ХФА Гост 14959

Характеристики

Давление номинальное
40 бар
Диаметр
Ду80
Корпус
Сталь 12Х18Н9ТЛ
Производитель
Авангард, Россия
Температура
560 ℃
Тип действия
предохранительный
Тип присоединения
фланцевый
