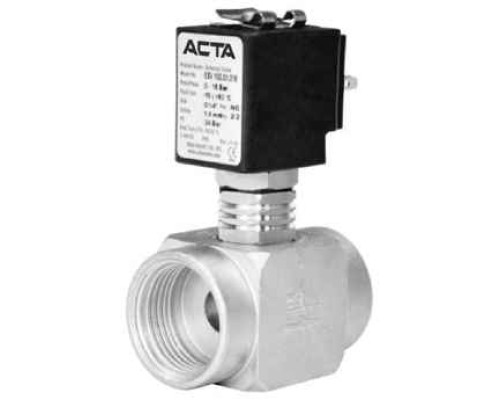

Клапан электромагнитный АСТА ЭСК 275 1″ Ду25 проходное сечение 7 мм Ру5 НЗ прямого действия латунный, уплотнение плунжера - Viton, 24 В

Клапаны электромагнитные соленоидные – это функциональная и надежная трубопроводная арматура. Ресурс работы специальных электромагнитных катушек составляет до 1 миллиона включений. Время, необходимое для срабатывания мембранного магнитного клапана в среднем составляет от 30 до 500 миллисекунд, в зависимости от диаметра, давления и исполнения. Клапаны электромагнитные можно применять как запорные устройства дистанционного управления, так и для безопасности, в качестве отсечных, переключающих или отключающих электроклапанов.

Клапаны нормально закрытые. В случае отсутствия электрического тока находятся в закрытом состоянии, а после замыкания цепи открываются.

Клапаны прямого действия. Катушка непосредственно связана с запорным органом и клапан может работать во всех диапазонах рабочего давления от нуля до максимально допустимого для данной модели.

Параметры Клапан электромагнитный АСТА ЭСК 275 1″ Ду25 проходное сечение 7 мм Ру5 НЗ прямого действия латунный, уплотнение плунжера - Viton, 24 В

• Страна производитель - Россия
• Тип клапана - Электромагнитный
• Принцип работы - прямого действия
• Исполнение - нормально закрытый
• Тип присоединения - внутренняя / внутренняя резьба
• Установочный диаметр DN - 25 мм
• Проходное сечение - 7 мм
• Пропускная способность - 0.75 м3/ч
• Напряжение питания катушки - 24 В
• Давление номинальное - 5 бар
• Рабочее давление - 5 бар
• Минимально допустимое давление - 0 бар
• Максимальное допустимое давление - 7.5 бар
• Максимальный перепад давления - 5 бар
• Материал мембраны -
• Тип уплотнения - Viton
• Степень защиты - 65IP
• Среда - пар, нейтральные жидкости, перегретая вода
• Материал корпуса - латунь
• Материал запорного органа - нержавеющая сталь
• Температура рабочей среды минимальная: -10 °C
• Температура рабочей среды максимальная: 160 °C
• Вес - 0.8 кг

Клапан электромагнитный АСТА ЭСК 275 1″ Ду25 проходное сечение 7 мм Ру5 НЗ прямого действия латунный, уплотнение плунжера - Viton, 24 В

Схема подключения Клапан электромагнитный АСТА ЭСК 275 1″ Ду25 проходное сечение 7 мм Ру5 НЗ прямого действия латунный, уплотнение плунжера - Viton, 24 В

Габаритные и установочные размеры Клапан электромагнитный АСТА ЭСК 275 1″ Ду25 проходное сечение 7 мм Ру5 НЗ прямого действия латунный, уплотнение плунжера - Viton, 24 В

• A - 60 мм (строительная длина)
• B - 105 мм
• C - 40 мм
• D - 20 мм
• E - 32.5 мм

Эскиз габаритов Клапан электромагнитный АСТА ЭСК 275 1″ Ду25 проходное сечение 7 мм Ру5 НЗ прямого действия латунный, уплотнение плунжера - Viton, 24 В
