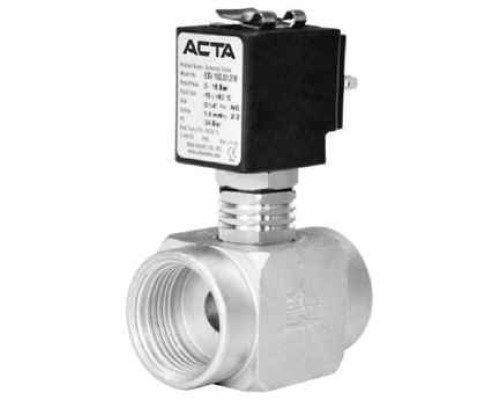

Клапан электромагнитный АСТА ЭСК 276 3/4″ Ду20 проходное сечение 2.5 мм Ру5 НО прямого действия латунный, уплотнение плунжера - Viton, 230 В

Клапаны электромагнитные соленоидные – это функциональная и надежная трубопроводная арматура. Ресурс работы специальных электромагнитных катушек составляет до 1 миллиона включений. Время, необходимое для срабатывания мембранного магнитного клапана в среднем составляет от 30 до 500 миллисекунд, в зависимости от диаметра, давления и исполнения. Клапаны электромагнитные можно применять как запорные устройства дистанционного управления, так и для безопасности, в качестве отсечных, переключающих или отключающих электроклапанов.

Клапаны нормально открытые. В случае отсутствия электрического тока находятся в открытом состоянии, а после замыкания цепи закрываются.

Клапаны прямого действия. Катушка непосредственно связана с запорным органом и клапан может работать во всех диапазонах рабочего давления от нуля до максимально допустимого для данной модели.

Параметры Клапан электромагнитный АСТА ЭСК 276 3/4″ Ду20 проходное сечение 2.5 мм Ру5 НО прямого действия латунный, уплотнение плунжера - Viton, 230 В

• Страна производитель - Россия
• Тип клапана - Электромагнитный
• Принцип работы - прямого действия
• Исполнение - нормально открытый
• Тип присоединения - внутренняя / внутренняя резьба
• Установочный диаметр DN - 20 мм
• Проходное сечение - 2.5 мм
• Пропускная способность - 0.19 м3/ч
• Напряжение питания катушки - 230 В
• Давление номинальное - 5 бар
• Рабочее давление - 5 бар
• Минимально допустимое давление - 0 бар
• Максимальное допустимое давление - 7.5 бар
• Максимальный перепад давления - 5 бар
• Материал мембраны -
• Тип уплотнения - Viton
• Степень защиты - 65IP
• Среда - пар, нейтральные жидкости, перегретая вода
• Материал корпуса - латунь
• Материал запорного органа - нержавеющая сталь
• Температура рабочей среды минимальная: -10 °C
• Температура рабочей среды максимальная: 160 °C
• Вес - 0.88 кг

Клапан электромагнитный АСТА ЭСК 276 3/4″ Ду20 проходное сечение 2.5 мм Ру5 НО прямого действия латунный, уплотнение плунжера - Viton, 230 В

Схема подключения Клапан электромагнитный АСТА ЭСК 276 3/4″ Ду20 проходное сечение 2.5 мм Ру5 НО прямого действия латунный, уплотнение плунжера - Viton, 230 В

Габаритные и установочные размеры Клапан электромагнитный АСТА ЭСК 276 3/4″ Ду20 проходное сечение 2.5 мм Ру5 НО прямого действия латунный, уплотнение плунжера - Viton, 230 В

• A - 52 мм (строительная длина)
• B - 98 мм
• C - 32 мм
• D - 16 мм
• E - 32.5 мм

Эскиз габаритов Клапан электромагнитный АСТА ЭСК 276 3/4″ Ду20 проходное сечение 2.5 мм Ру5 НО прямого действия латунный, уплотнение плунжера - Viton, 230 В
