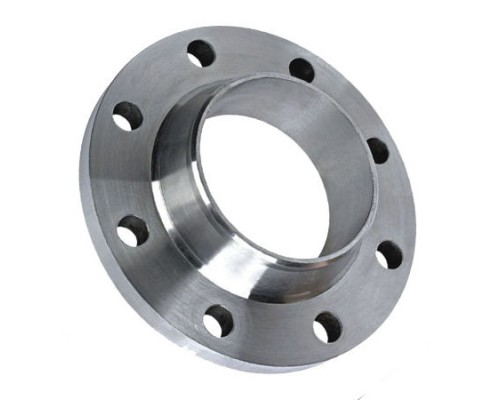

Name: Фланец стальной воротниковый Ду800 Ру16 тип 11 ряд 1 исполнение B гр.IV ст.20 ГОСТ 33259-15
Brand: Medeks, Россия
SKU: D270-02457
Price: 100293.0874 RUB
Availability: InStock

Фланец стальной воротниковый Ду800 Ру16 тип 11 ряд 1 исполнение B гр.IV ст.20 ГОСТ 33259-15

Артикул:

D270-02457

Производитель:

Medeks, Россия

100293 ₽

0 отзывов

Диаметр

Ду800

Количество болтовых отверстий

24 шт

Номинальное давление

16 бар

Тип фланца

11 - воротниковый приварной встык

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Фланцы воротниковые, приварные предназначены для обеспечения возможности разъемного крепления на трубопровод любой арматуры, соответствующей монтажным требованиям ГОСТ. Фланцы нержавеющие по ГОСТ 33259 2015 изготавливаются с различными видами исполнения уплотнительной поверхности. Фланцы из стали 20 – это идеальное решение для любых трубопроводных систем, в которых не используются химически агрессивные среды. Рассчитаны на температуру среды от -70 до +450 °С. Сфера применения: нефтяная, энергетическая, газовая и другие отрасли.

На маркировке фланца по ГОСТ 33259 присутствует римские цифры I, II, III, IV, V. Данные цифры указывают к какой группе контроля принадлежит фланец. Ниже представлена таблица с подробным описанием.

Параметры фланца Medeks Ду800 Ру16

Диаметр номинальный DN - 800 мм
Тип исполнения фланца - B - соединительный выступ
Тип фланца - 11 - воротниковый приварной встык
Давление номинальное PN - 16 бар
Температура рабочей среды - от до +450
Условия производства - ГОСТ 33259-2015
Температура рабочей среды - от -70 до +450 °C
Материал корпуса - Сталь 20
Вес - 130.57 кг
Страна производитель - Россия

Фланец стальной воротниковый Medeks Ру16 ГОСТ 33259-15

Фланец стальной воротниковый Ду800 Ру16 тип 11 ряд 1 исполнение B гр.IV ст.20 ГОСТ 33259-15

Размеры плоского фланца Medeks Ду800 Ру16:

Диаметр фланца D - 1020 мм
Межцентровое расстояние крепёжных отверстий D1 - 950 мм
Диаметр у основания воротника dm - 850 мм
Наружный диаметр воротника Dn - 826 мм
Внутренний диаметр фланца Dw - 792 мм
Толщина фланца b - 45 мм
Длина фланца h4 - 95 мм
Количество и диаметр болтовых отверстий на фланце n отв. х d0 - 24 x 39 мм

Эскиз воротникового фланца Medeks сталь 20 ГОСТ 33259-15

Эскиз плоского фланца Medeks Ду800

Группа контроля по ГОСТ 33259-15:

Группа контроля	Условия комплектования партии	Вид и объем испытаний	Сдаточные характеристики	Применяемость
IV	Заготовки одной марки стали, прошедшие термическую обработку по одинаковому режиму	Химический анализ - каждая плавка. Измерение твердости - каждая заготовка. Механические свойства - 1 % каждой садки, но не менее 2 шт. Неразрушающий контроль - каждая заготовка. МКК по требованию заказчика	Химический состав. Твердость. Механические свойства (предел текучести, относительное сужение, ударная вязкость). Стойкость к МКК	Для фланцев PN ≤ 160 всех DN для всех сред
