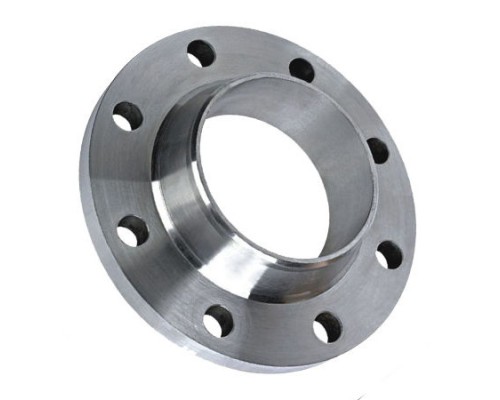

Name: Фланец стальной воротниковый Ду1000 Ру10 тип 11 ряд 1 исполнение B гр.IV ст.20 ГОСТ 33259-15
Brand: Medeks, Россия
SKU: D270-02173
Price: 114315.7237 RUB
Availability: InStock

Фланец стальной воротниковый Ду1000 Ру10 тип 11 ряд 1 исполнение B гр.IV ст.20 ГОСТ 33259-15

Артикул:

D270-02173

Производитель:

Medeks, Россия

114316 ₽

0 отзывов

Диаметр

Ду1000

Количество болтовых отверстий

28 шт

Номинальное давление

10 бар

Тип фланца

11 - воротниковый приварной встык

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Фланцы воротниковые, приварные предназначены для обеспечения возможности разъемного крепления на трубопровод любой арматуры, соответствующей монтажным требованиям ГОСТ. Фланцы нержавеющие по ГОСТ 33259 2015 изготавливаются с различными видами исполнения уплотнительной поверхности. Фланцы из стали 20 – это идеальное решение для любых трубопроводных систем, в которых не используются химически агрессивные среды. Рассчитаны на температуру среды от -70 до +450 °С. Сфера применения: нефтяная, энергетическая, газовая и другие отрасли.

На маркировке фланца по ГОСТ 33259 присутствует римские цифры I, II, III, IV, V. Данные цифры указывают к какой группе контроля принадлежит фланец. Ниже представлена таблица с подробным описанием.

Параметры фланца Medeks Ду1000 Ру10

Диаметр номинальный DN - 1000 мм
Тип исполнения фланца - B - соединительный выступ
Тип фланца - 11 - воротниковый приварной встык
Давление номинальное PN - 10 бар
Температура рабочей среды - от до +450
Условия производства - ГОСТ 33259-2015
Температура рабочей среды - от -70 до +450 °C
Материал корпуса - Сталь 20
Вес - 119.19 кг
Страна производитель - Россия

Фланец стальной воротниковый Medeks Ру10 ГОСТ 33259-15

Фланец стальной воротниковый Ду1000 Ру10 тип 11 ряд 1 исполнение B гр.IV ст.20 ГОСТ 33259-15

Размеры плоского фланца Medeks Ду1000 Ру10:

Диаметр фланца D - 1220 мм
Межцентровое расстояние крепёжных отверстий D1 - 1160 мм
Диаметр у основания воротника dm - 1050 мм
Наружный диаметр воротника Dn - 1028 мм
Внутренний диаметр фланца Dw - 992 мм
Толщина фланца b - 29 мм
Длина фланца h4 - 85 мм
Количество и диаметр болтовых отверстий на фланце n отв. х d0 - 28 x 33 мм

Эскиз воротникового фланца Medeks сталь 20 ГОСТ 33259-15

Эскиз плоского фланца Medeks Ду1000

Группа контроля по ГОСТ 33259-15:

Группа контроля	Условия комплектования партии	Вид и объем испытаний	Сдаточные характеристики	Применяемость
IV	Заготовки одной марки стали, прошедшие термическую обработку по одинаковому режиму	Химический анализ - каждая плавка. Измерение твердости - каждая заготовка. Механические свойства - 1 % каждой садки, но не менее 2 шт. Неразрушающий контроль - каждая заготовка. МКК по требованию заказчика	Химический состав. Твердость. Механические свойства (предел текучести, относительное сужение, ударная вязкость). Стойкость к МКК	Для фланцев PN ≤ 160 всех DN для всех сред
