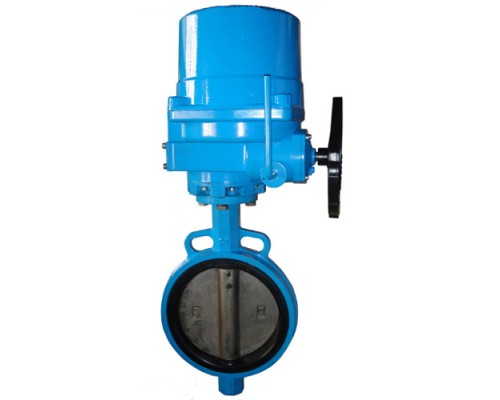

Затвор дисковый ЗПФ ЛАЗ Ду50 Ру16 с электроприводом ГЗ-ОФ-45/11К, 220 В

Затвор дисковый поворотный ЗПФ ЛАЗ применяется в качестве запорно-регулирующего устройства на трубопроводах, транспортирующих жидкости, неагрессивные для конструкции затвора. Корпус изготовлен из чугуна и имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует. Манжета уплотнительная внутри корпуса выполняется из материала EPDM/NBR, обеспечивающего работу затвора при заданных температурах среды.
Манжета выступает с обеих сторон корпуса и при стягивании затвора между фланцами трубопровода обеспечивает герметичность соединения. Таким образом, для монтажа затвора не требуется дополнительных прокладок, как в случае с другими конструкциями межфланцевого присоединения. Поворотный диск изготовлен из чугуна с защитным покрытием. Корпус затвора зажимается между присоединительными фланцами трубопровода.

Затвор дисковый ЗПФ ЛАЗ Ду50 Ру16 с электроприводом ГЗ-ОФ-45/11К, 220 В - параметры

• Страна производитель - Россия
• Бренд - ЛАЗ
• Диаметр номинальный DN - 50 мм
• Материал корпуса - чугун
• Материал запорного органа - чугун
• Класс герметичности по ГОСТ 54808-2011 - "A"
• Давление номинальное PN - 16 бар
• Тип покрытия - эпоксидный порошок
• Тип управления - электропривод
• Тип затвора - поворотный дисковый
• Цвет затвора - Синий
• Датчик обратной связи - Концевые выключатели
• Вес - 8.7 кг

Затвор дисковый ЗПФ ЛАЗ Ду50 Ру16 с электроприводом ГЗ-ОФ-45/11К, 220 В

Затвор дисковый ЗПФ ЛАЗ Ду50 Ру16 с электроприводом ГЗ-ОФ-45/11К, 220 В - габаритные и установочные размеры

• Ду - 50 мм
• Строительная высота, B+C - 330 мм
• Строительная длина, L - 41 мм
• A - 73 мм
• D - 178 мм
• E - 141 мм
• C - 202 мм

Затвор дисковый ЗПФ ЛАЗ Ду50 Ру16 с электроприводом ГЗ-ОФ-45/11К, 220 В - эскиз

Затвор дисковый ЗПФ ЛАЗ Ду50 Ру16 с электроприводом ГЗ-ОФ-45/11К, 220 В - материалы

Затвор дисковый ЗПФ ЛАЗ Ду50 Ру16 с электроприводом ГЗ-ОФ-45/11К, 220 В - детальный эскиз

Тех. описание и условия эксплуатации электропривода ГЗ-ОФ

• Электроприводы рассчитаны для работы в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения 15 мин., с частотой включений - до 60 раз в час. Для работы в режиме автоматического регулирования – до 600 включений в час (в режиме S7 по ГОСТ 183-74).
• Питание - 220 В или 380 В по 3-х фазной схеме, частотой 50 Гц, в зависимости от установленного в нем электродвигателя;
• Тип присоединения к арматуре - фланцевый, по ISO 5211;
• Климатическое исполнение У1 по ГОСТ 15150.
• Рабочий диапазон температур: от -30º до +40º С
• Возможные места установки – стационарные, в помещении, под навесом и на открытом воздухе;
• Относительная влажность (верхнее значение) 100% при 25° С;
• Защита корпуса - IP67 (IP68 - по запросу).
