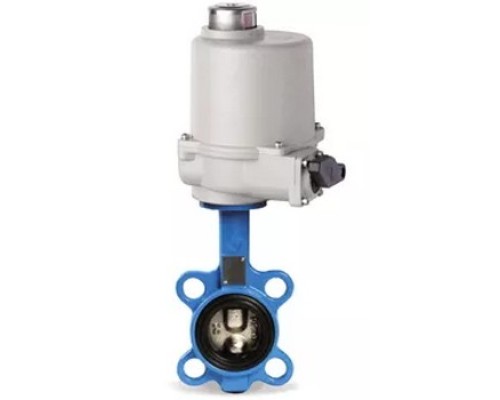

Name: Затвор дисковый поворотный Tecofi VPI 4449 Ду65 Ру16 с электроприводом ГЗ-ОФ-25/5,5К, 220В
Brand: Tecofi, Франция
SKU: D050-04544
Price: 47967.0311 RUB
Availability: InStock

Затвор дисковый поворотный Tecofi VPI 4449 Ду65 Ру16 с электроприводом ГЗ-ОФ-25/5,5К, 220В

Артикул:

D050-04544

Производитель:

Tecofi, Франция

47967 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду65

Класс герметичности

Материал диска

Нержавеющая сталь CF8M

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Затвор дисковый поворотный Tecofi VPI 4449 Ду65 Ру16 – применяется в системах холодного и горячего водоснабжения, водоотведения, пожаротушения; вентиляции и кондиционировании. Его запрещается применять с паром.

Устройство разработано по норме NF EN 593 и имеет двухстороннюю герметичность по классу "А" по ГОСТ 54808-2011. Верхний фланец выполнен по норме ISO 5211. В данной модели поворотного затвора имеются гладкие проушины. Седловое уплотнение - заменяемое. Шток состоит из двух частей и обеспечивает улучшенную пропускную способность. Диск поворотного затвора Tecofi уменьшен по толщине, механически обработан по краю и отполирован, благодаря чему достигается постоянство крутящего момента.

Электроприводы типа ГЗ-ОФ(К) и ГЗ-ОФ(М) общего назначения применяются для управления запорной промышленной трубопроводной арматурой, имеющей четвертьоборотный запорный орган, и устанавливаются в помещениях и под навесом на открытом воздухе.

Электропривод ГЗ-ОФ-25/5,5К рассчитан для работы в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения до 15 мин., с частотой включений до 60 раз в час, для работы в режиме автоматического регулирования – до 600 включений в час (в режиме S7 по ГОСТ 183-74).

Параметры затвора дискового Tecofi VPI 4449 с ГЗ-ОФ-25/5,5К Ду65 Ру16:

Диаметр номинальный DN - 65 мм
Диаметр в дюймах - 2 1/2"
Давление номинальное PN - 16 бар
Тип управления - электропривод
Тип присоединения - межфланцевый
Наличие пневмораспределителя - нет
Выходной крутящий момент - 17 Нм
Температура рабочей среды - от -15℃ до 130℃
Цвет затвора - Синий
Степень защиты корпуса IP - 65
Датчик обратной связи - Концевые выключатели
Наличие блока концевых выключателей - есть
Наличие ручного дублера - нет
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - Чугун GGG-50
Материал диска - Нержавеющая сталь CF8M
Тип уплотнения - EPDM
Вес запорной арматуры - 3.1 кг
Вес привода - 6.3 кг
Вес - 9.4 кг
Размер штока, мм - 9х9
Страна производитель затвора - Франция
Страна производитель привода - Россия

Затвор дисковый поворотный Tecofi VPI 4449 Ду65 Ру16 с электроприводом ГЗ-ОФ-25/5,5К, 220В

Габаритные и установочные размеры затвора дискового поворотного Tecofi VPI 4449 с ГЗ-ОФ-25/5,5К Ду65 Ру16:

A - 150 мм
В - 70 мм
C - 36 мм
C - 32 мм
CH - 9х9 мм
ISO - F07
E - 104.5 мм
L - 46 мм
N х d - 4 x 7 мм

Эскиз затвора дискового поворотного Tecofi VPI 4449 с ГЗ-ОФ-25/5,5К Ду65 Ру16

Характеристики электропривода - ГЗ-ОФ-25/5,5К:

Тип электропривода - Четвертьоборотный
Выходной крутящий момент - 25 Нм
Взрывозащита - нет
Сигнал управления - ON/OFF
Угол поворота - 90°C
Время работы - 5.5 сек.
Вес привода - 6.3 кг
А - 73 мм
Г - 36 мм
Д - 38 мм
Ж - 122 мм
И - 1/4"
В - 202 мм
ISO - F05, F07

Эскиз электропривода ГЗ-ОФ-25/5,5К

Материалы деталей затвора дискового поворотного Tecofi VPI 4449 с ГЗ-ОФ-25/5,5К Ду65 Ру16:

№	Кол-во	Наименование	Материал
1	1	Корпус	Ковкий чугун EN-GJS-500-7
2	1	Диск	Нерж. сталь CF8M
3	1	Манжета	Жаростойкий ЭПДМ
4	1	Верхний шток	Нерж. сталь 420
5	1	Нижний шток	Нерж. сталь 420
6	1	Стопорное кольцо	Нерж. сталь 201
7	1	Пыльник	Нитрил

№	Кол-во	Наименование	Материал
8	2	Кольцевая прокладка	Нитрил
9	1	Вкл адыш	Нерж. сталь 201 + F4
10	1	Пробка	Пластмасса
11	2	Стопорное кольцо	Сталь 65Mn
12	1	Шильда	Нерж. сталь 304
13	1	Заклепка	Алюминий
14	1	Ручка	Ковкий чугун
