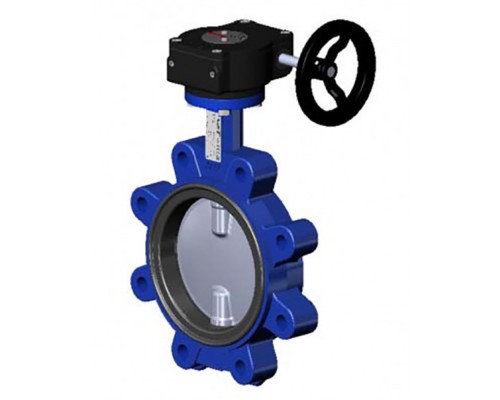

Затвор дисковый поворотный Tecofi TECFLY VPI 4649-08NI Ду50 Ру16 межфланцевый с резьбовыми проушинами, корпус - чугун, диск - нержавеющая сталь, уплотнение

Артикул:

D050-12003

Производитель:

Tecofi, Франция

25020 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду50

Класс герметичности

Материал диска

Нержавеющая сталь CF8M

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Затворы поворотные дисковые применяются в качестве запорно-регулирующих устройств на трубопроводах. Диск отполирован, уменьшен по толщине и механически обработан по краю, что обеспечивает постоянство крутящего момента. Прочно посаженный шток. Заменяемое седловое уплотнение. Шток из двух частей улучшает пропускную способность.

Двухсторонняя герметичность по классу "А" по ГОСТ 54808-2011.

Верхний фланец по норме ISO 5211.

Основные технические характеристики затворов дисковых Tecofi VPI 4649-08NI с редуктором Ду50 Ру16

Диаметр номинальный DN - 50 мм
Диаметр в дюймах - 2"
Давление номинальное PN - 16 бар
Тип управления - редуктор
Тип присоединения - межфланцевый
Наличие пневмораспределителя - нет
Температура рабочей среды - от -10℃ до 80℃
Наличие блока концевых выключателей - нет
Наличие ручного дублера - нет
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - ковкий чугун EN-GJS-500-7
Материал диска - Нержавеющая сталь CF8M
Тип уплотнения - NBR
Вес запорной арматуры - 5.53 кг
Вес - 5.53 кг
Отверстия на фланце количество/диаметр - 4x16
Страна производитель затвора - Франция

Затвор дисковый поворотный Tecofi TECFLY VPI 4649-08NI Ду50 Ру16 межфланцевый с резьбовыми проушинами, корпус - чугун, диск - нержавеющая сталь, уплотнение — NBR, с редуктором

Габаритно-установочные размеры затворов дисковых Tecofi VPI 4649-08NI с редуктором Ду50 Ру16

Ду - 50 мм
nxM - 4x16
A - 140 мм
B- 60 мм
C- 64 мм
⌀K - 125 мм
L - 42.5 мм

Эскиз затворов дисковых Tecofi VPI 4649-08NI с редуктором Ду50 Ру16

Спецификация материалов затворов дисковых Tecofi VPI 4649-08NI с редуктором Ду50 Ру16

Поз.	Описание	Материал
14	Редуктор	Ковкий чугун
13	Заклепка	Алюминий
12	Шильда	Нерж. сталь 304
11	Стопорное кольцо	Сталь 65Mn
10	Пробка	Пластмасса
9	Вкладыш	Нерж. сталь 201 + F4
8	Кольцевая	Нитрил
7	Пыльник	Нитрил
6	Стопорное кольцо	Нерж. сталь 201
5	Нижний шток	Нерж. сталь 420
4	Верхний шток	Нерж. сталь 420
3	Манжета	Нитрил
2	Диск	Нерж. сталь CF8M
1	Корпус	Ковкий чугун EN-GJS-500-7
