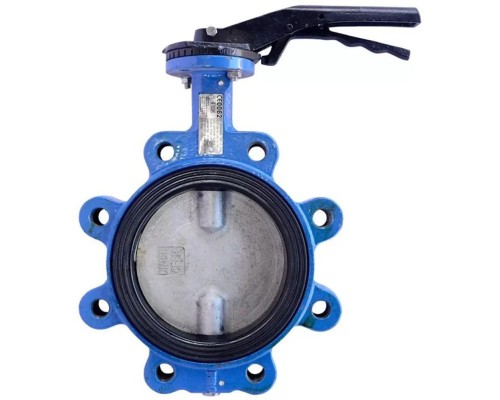

Затвор дисковый поворотный Tecofi TECFLY VPI 4649-02VI Ду50 Ру16 межфланцевые, корпус - чугун, диск - нержавеющая сталь, уплотнение

Артикул:

D050-11904

Производитель:

Tecofi, Франция

20043 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду50

Класс герметичности

Материал диска

Нержавеющая сталь CF8M

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Затворы поворотные дисковые применяются в качестве запорно-регулирующих устройств на трубопроводах. Диск отполирован, уменьшен по толщине и механически обработан по краю, что обеспечивает постоянство крутящего момента. Прочно посаженный шток. Заменяемое седловое уплотнение. Шток из двух частей улучшает пропускную способность.

Двухсторонняя герметичность по классу "А" по ГОСТ 54808-2011.

Верхний фланец по норме ISO 5211.

Основные технические характеристики затворов дисковых Tecofi VPI 4649-02VI с рукояткой Ду50 Ру16

Диаметр номинальный DN - 50 мм
Диаметр в дюймах - 2"
Давление номинальное PN - 16 бар
Тип управления - рукоятка
Тип присоединения - межфланцевый
Наличие пневмораспределителя - нет
Температура рабочей среды - от -10℃ до 170℃
Наличие блока концевых выключателей - нет
Наличие ручного дублера - нет
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - ковкий чугун EN-GJS-500-7
Материал диска - Нержавеющая сталь CF8M
Тип уплотнения - Viton
Вес запорной арматуры - 3.1 кг
Вес - 3.1 кг
Отверстия на фланце количество/диаметр - 4x16
Страна производитель затвора - Франция

Затвор дисковый поворотный Tecofi TECFLY VPI 4649-02VI Ду50 Ру16 межфланцевые, корпус - чугун, диск - нержавеющая сталь, уплотнение — Viton, с рукояткой

Габаритно-установочные размеры затворов дисковых Tecofi VPI 4649-02VI с рукояткой Ду50 Ру16

Ду - 50 мм
nxM - 4x16
A - 140 мм
B- 60 мм
C- 52.5 мм
D - 180 мм
⌀K - 125 мм
L - 42.5 мм

Эскиз затворов дисковых Tecofi VPI 4649-02VI с рукояткой Ду50 Ру16

Спецификация материалов затворов дисковых Tecofi VPI 4649-02VI с рукояткой Ду50 Ру16

Номер	Описание	Материал
1	Корпус	Ковкий чугун EN-GJS-500-7
2	Диск	Нерж. сталь CF8M
3	Манжета	Viton
4	Верхний шток	Нерж.сталь 420
5	Нижний шток	Нерж.сталь 420
6	Стопорное кольцо	Нерж.сталь 201
7	Пыльник	Нитрил
8	Кольцевая прокладка	Нитрил
9	Вкладыш	Нерж. сталь 201 + F4
10	Пробка	Пластмасса
11	Стопорное кольцо	Сталь 65Mn
12	Шильда	Нерж. сталь 304
13	Заклепка	Алюминий
14	Ручка	Ковкий чугун
