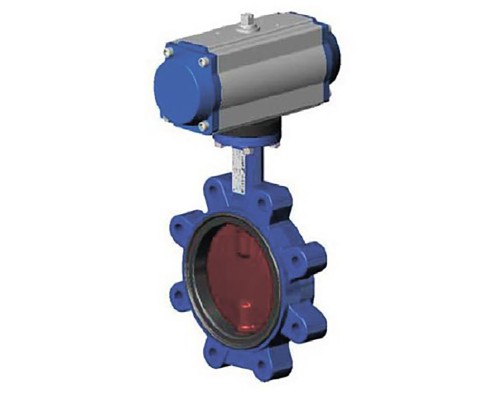

Затвор дисковый поворотный Tecofi TECFLY VPI 4648-N03EP Ду40 Ру16 межфланцевый с резьбовыми проушинами, корпус - чугун, диск - чугун, уплотнение - EPDM, с пневмоприводом двойного действия в г. Москва

Артикул:

D050-11843

Производитель:

Tecofi, Франция

34100 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду40

Материал диска

ковкий чугун EN-GJS-500-7

Материал корпуса

ковкий чугун EN-GJS-500-7

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Затворы Tecofi VPI 4648-N03EP с TDA Ру16 - это четверть оборотные затворы, которые также могут выполнять регулирующую функцию. Область применения: чистые невязкие среды. Разработаны по норме NF EN 593.

Основные технические характеристики затворов дисковых Tecofi VPI 4648-N03EP с TDA Ру16

Диаметр номинальный DN - 40 мм
Диаметр в дюймах - 1 1/2"
Давление номинальное PN - 16 бар
Тип управления - пневмопривод
Тип присоединения - межфланцевый
Температура рабочей среды - от -15℃ до 130℃
Наличие блока концевых выключателей - нет
Наличие ручного дублера - нет
Материал корпуса - ковкий чугун EN-GJS-500-7
Материал диска - ковкий чугун EN-GJS-500-7
Тип уплотнения - EPDM
Вес запорной арматуры - 3.5 кг
Вес - 3.5 кг
Отверстия на фланце количество/диаметр - 4x16
Страна производитель затвора - Франция
Страна производитель привода - Франция

Затвор дисковый поворотный Tecofi TECFLY VPI 4648-N03EP Ду40 Ру16 межфланцевый с резьбовыми проушинами, корпус - чугун, диск - чугун, уплотнение - EPDM, с пневмоприводом двойного действия

Габаритно-установочные размеры затворов дисковых Tecofi VPI 4648-N03EP с TDA Ру16

Ду - 40 мм
nxM - 4x16
A - 120 мм
B- 112 мм
L- 33 мм
⌀D - 110 мм
W - 67.5 мм
V - 146 мм

Эскиз затворов дисковых Tecofi VPI 4648-N03EP с TDA Ру16

Спецификация материалов затворов дисковых Tecofi VPI 4648-N03EP с TDA Ру16

Поз.	Деталь	Материал
1	Корпус	Ковкий чугун EN-GJS-500-7
2	Диск	Ковкий чугун EN-GJS-500-7
3	Шток	Нержавеющая сталь
4	Муфта	Жаростойкий EPDM
5	Вкладыш	PTFE
6	Кольцевая прокладка	NBR
7	Штильда	Нержавеющая сталь 304
8	Стопорное кольцо	Сталь
9	Пробка	Пластик
10	Привод
