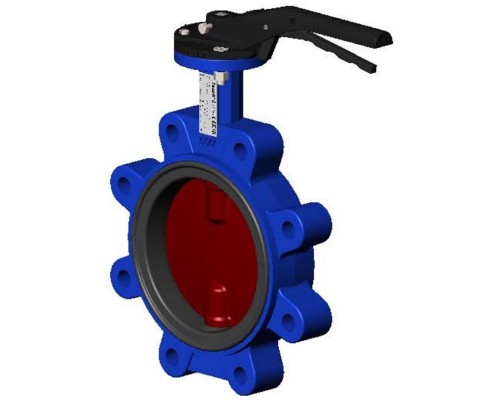

Затвор дисковый поворотный Tecofi TECFLY VPI 4648-02NI Ду250 Ру10 межфланцевый, корпус - чугун, диск - чугун, уплотнение

Артикул:

D050-11798

Производитель:

Tecofi, Франция

46005 ₽

0 отзывов

Давление номинальное

10 бар

Диаметр

Ду250

Класс герметичности

Материал диска

ковкий чугун EN-GJS-500-7

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Затворы Tecofi VPI 4648-02NI с рукояткой Ду250 Ру10 - это четверть оборотные затворы, которые также могут выполнять регулирующую функцию. Область применения: чистые невязкие среды. Разработаны по норме NF EN 593.

Основные технические характеристики затворов дисковых Tecofi VPI 4648-02NI с рукояткой Ду250 Ру10

Диаметр номинальный DN - 250 мм
Диаметр в дюймах - 10"
Давление номинальное PN - 10 бар
Тип управления - рукоятка
Тип присоединения - межфланцевый
Наличие пневмораспределителя - нет
Температура рабочей среды - от -10℃ до 80℃
Наличие блока концевых выключателей - нет
Наличие ручного дублера - нет
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - ковкий чугун EN-GJS-500-7
Материал диска - ковкий чугун EN-GJS-500-7
Тип уплотнения - NBR
Вес запорной арматуры - 27.8 кг
Вес - 27.8 кг
Отверстия на фланце количество/диаметр - 12x20
Страна производитель затвора - Франция

Затвор дисковый поворотный Tecofi TECFLY VPI 4648-02NI Ду250 Ру10 межфланцевый, корпус - чугун, диск - чугун, уплотнение - NBR, с рукояткой

Габаритно-установочные размеры затворов дисковых Tecofi VPI 4648-02NI с рукояткой Ду250 Ру10

Ду - 250 мм
nxM - 12x20
A - 265 мм
B- 197 мм
C- 57 мм
D - 450 мм
⌀K - 350 мм
L - 67.5 мм

Эскиз затворов дисковых Tecofi VPI 4648-02NI с рукояткой Ду250 Ру10

Спецификация материалов затворов дисковых Tecofi VPI 4648-02NI с рукояткой Ду250 Ру10

Поз.	Описание	Материал
14	Ручка	Ковкий чугун
13	Заклепка	Алюминий
12	Шильда	Нерж. сталь 304
11	Стопорное кольцо	Сталь 65Mn
10	Пробка	Пластмасса
9	Вкладыш	Нерж. сталь 201 + F4
8	Кольцевая прокладка	Нитрил
7	Пыльник	Нитрил
6	Стопорное кольцо	Нерж. сталь 201
5	Нижний шток	Нерж. сталь 420
4	Верхний шток	Нерж. сталь 420
3	Манжета	нитрил
2	Диск	Ковкий чугун EN‐GJS‐500‐7
1	Корпус	Ковкий чугун EN‐GJS‐500‐7
