Затвор дисковый поворотный Tecofi TECFLY VPI 4449-N07EP Ду40 Ру16 межфланцевый, корпус - ковкий чугун, диск - нержавеющая сталь, уплотнение EPDM с пневмоприводом одностороннего действия в г. Москва

Артикул:

D050-11739

Производитель:

Tecofi, Франция

40691 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду40

Класс герметичности

Материал диска

Нержавеющая сталь CF8M

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Затворы Tecofi VPI 4449-N07EP с TSR Ду40 Ру16 - это четверть оборотные затворы, которые также могут выполнять регулирующую функцию. Область применения: чистые невязкие среды. Разработаны по норме NF EN 593.

Основные технические характеристики затворов дисковых Tecofi VPI 4449-N07EP с TSR Ду40 Ру16

Диаметр номинальный DN - 40 мм
Диаметр в дюймах - 1 1/2"
Давление номинальное PN - 16 бар
Тип управления - пневмопривод
Тип присоединения - межфланцевый
Наличие пневмораспределителя - есть
Температура рабочей среды - от -15℃ до 130℃
Наличие блока концевых выключателей - нет
Наличие ручного дублера - нет
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - ковкий чугун EN-GJS-500-7
Материал диска - Нержавеющая сталь CF8M
Тип уплотнения - EPDM
Вес - 3.8 кг
Страна производитель затвора - Франция
Страна производитель привода - Франция

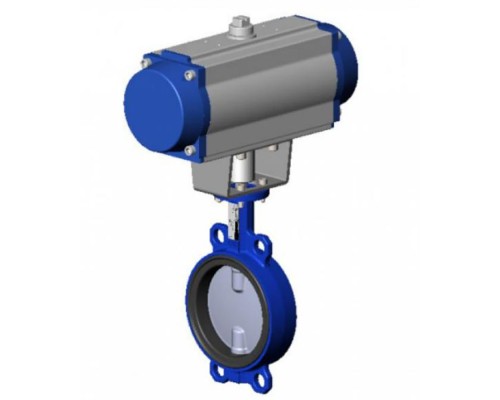

Затвор дисковый поворотный Tecofi TECFLY VPI 4449-N07EP Ду40 Ру16 межфланцевый, корпус - ковкий чугун, диск - нержавеющая сталь, уплотнение EPDM с пневмоприводом одностороннего действия

Габаритно-установочные размеры затворов дисковых Tecofi VPI 4449-N07EP с TSR Ду40 Ру16

Ду - 40 мм
A - 135 мм
B- 52 мм
L- 32.5 мм
V - 169 мм
W - 80.5 мм
X - 128 мм

Эскиз затворов дисковых Tecofi VPI 4449-N07EP с TSR Ду40 Ру16

Спецификация материалов затворов дисковых Tecofi VPI 4449-N07EP с TSR Ду40 Ру16

Поз.	Описание	Материал
15	Пневматический привод
14	Шайба : Ду40‐125; Ду200	Алюминий
	Монтажный фланец : Ду150; Ду250‐300	Нерж. сталь 304
13	Заклепка	Алюминий
12	Шильда	Нерж. сталь 304
11	Стопорное кольцо	Сталь 65Mn
10	Пробка	Пластмасса
9	Вкладыш	Нерж. сталь 201 + F4
8	Кольцевая прокладка	Нитрил
7	Пыльник	Нитрил
6	Стопорное кольцо	Нерж. сталь 201
5	Нижний шток	Нерж. сталь 420
4	Верхний шток	Нерж. сталь 420
3	Манжета	Жаростойкий ЭПДМ
2	Диск	Нерж. сталь CF8M
1	Корпус	Ковкий чугун EN‐GJS‐500‐7
