Артикул:
D050-11672
Производитель:
Tecofi, Франция
11568 ₽
Давление номинальное
16 бар
Диаметр
Ду50
Класс герметичности
A
Материал диска
Нержавеющая сталь CF8M
Все характеристики

Затворы Tecofi VPI4449-02SI с рукояткой Ду50 Ру16 - это четверть оборотные затворы, которые также могут выполнять регулирующую функцию. Область применения: чистые невязкие среды. Разработаны по норме NF EN 593.

Основные технические характеристики затворов дисковых Tecofi VPI4449-02SI с рукояткой Ду50 Ру16

  • Диаметр номинальный DN - 50 мм
  • Диаметр в дюймах - 2"
  • Давление номинальное PN - 16 бар
  • Тип управления - рукоятка
  • Тип присоединения - межфланцевый
  • Наличие пневмораспределителя - нет
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - нет
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - ковкий чугун EN-GJS-500-7
  • Материал диска - Нержавеющая сталь CF8M
  • Тип уплотнения - Силикон
  • Вес запорной арматуры - 2.7 кг
  • Вес - 2.7 кг
  • Страна производитель затвора - Франция

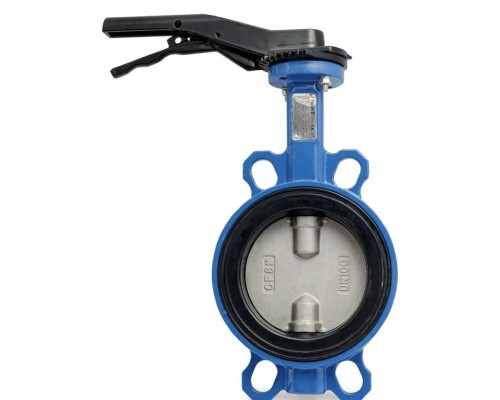

Затвор дисковый поворотный Tecofi TECFLY VPI 4449-02SI Ду50 Ру16 межфланцевые, корпус - чугун, диск - нержавеющая сталь, уплотнение - силикон, с рукояткой

Затвор дисковый поворотный Tecofi TECFLY VPI 4449-02SI Ду50 Ру16 межфланцевые, корпус - чугун, диск - нержавеющая сталь, уплотнение - силикон, с рукояткой

Габаритно-установочные размеры затворов дисковых Tecofi VPI4449-02SI с рукояткой Ду50 Ру16

  • Ду - 50 мм
  • A - 140 мм
  • B- 60 мм
  • C- 52.5 мм
  • D - 180 мм
  • ⌀E - 84.5 мм
  • L - 42.5 мм
Затвор дисковый поворотный Tecofi TECFLY VPI 4449-02SI Ду50 Ру16 межфланцевые, корпус - чугун, диск - нержавеющая сталь, уплотнение - силикон, с рукояткой

Эскиз затворов дисковых Tecofi VPI4449-02SI с рукояткой Ду50 Ру16

Спецификация материалов затворов дисковых Tecofi VPI4449-02SI с рукояткой Ду50 Ру16

Поз. Описание Материал
14 Ручка Ковкий чугун
13 Заклепка Апюминий
12 Шильда Нерж сталь 304
11 Стопорное кольцо Сталь 65Mn
10 Пробка Пластмасса
9 Вкладыш Нерж сталь 201 + F4
8 Кольцевая прокладка Нитрил
7 Пыльник Нитрил
6 Стопорное кольцо Нерж сталь 201
5 Нижний шток Нерж сталь 420
4 Верхний шток Нерж сталь 420
3 Манжета Силикон
2 Диск Нерж сталь CF8M
1 Корпус Ковкий чугун EN-GJS-500- 7
Затвор дисковый поворотный Tecofi TECFLY VPI 4449-02SI Ду50 Ру16 межфланцевые, корпус - чугун, диск - нержавеющая сталь, уплотнение - силикон, с рукояткой

Эскиз материалов затворов дисковых Tecofi VPI4449-02SI с рукояткой Ду50 Ру16

Характеристики

Давление номинальное
16 бар
Диаметр
Ду50
Класс герметичности
A
Материал диска
Нержавеющая сталь CF8M
Материал корпуса
ковкий чугун EN-GJS-500-7
Применение
водоснабжение, теплоснабжение
Производитель
Tecofi, Франция
Тип управления
рукоятка
Уплотнение
Силикон
