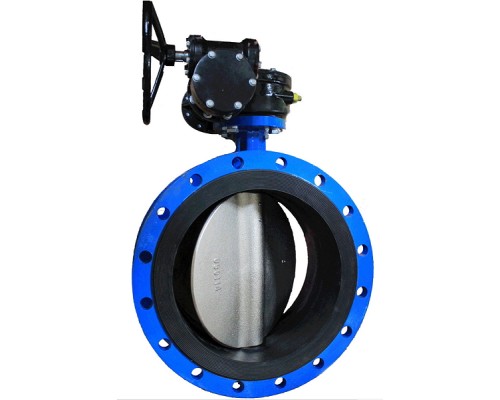

Затвор дисковый поворотный Kvant Ду65 Ру16 фланцевый EPDM чугунный

Затвор дисковый поворотный Kvant Ду65 имеет фланцевый тип присоединения. Наличие защитного эпоксидного покрытия (в 150 мкм). Эластичное внутреннее уплотнение исключает контакт корпуса с рабочей средой. Варианты управления: рукоятка; редуктор; привод.

• Рабочая среда: вода холодная и горячая, вода чистая и соленая, масла и нефтепродукты, сыпучие материалы, сжатый воздух и прочее.
• Рабочее давление: 16 бар.
• Температура среды: от - 25°C до + 110°C.
• Производство: Россия.
• Вес затвора: 9,7 кг.

Размеры:

• A= 130 мм
• B= 93 мм
• D₁= 185 мм
• D₂= 145 мм
• D₃= 118 мм
• N-d= 4-?19
• L= 112 мм (строительная длина)
• D₄= 65 мм
• D₅= 50 мм
• D₆= 35 мм
• D₇= 12,6 мм
• F= 8,86 мм
• K= - мм
• f= 3 мм
• n-d₁= 4-?8
• E= 32 мм
• n*m= 32,5

Материалы

Установка и техническое обсдуживание затворов Kvant:

• Установка: Перед установкой дисковых затворов Kvant Ду65 следует убедиться в исправности рабочего органа и в его полном закрытии/открытии затвора.
• Рекомендуемое положение штока - горизонтальное. Так износ седлового уплотнения будет минимальным, а значит и срок службы затвора увеличивается. Установочное положение затворов Kvant любое, но НЕ «ШТОКОМ ВНИЗ».
• Монтаж затвора поворотного производится в положении «открыто». Это необходимо для исключения зажатия диска седловым уплотнением.
• На межфланцевых затворах затяжка крепежа по всей болтовой окружности обязательно должна быть равномерной.
• Техническое обслуживание: Следует производить периодические осмотры оборудования в зависимости от режима работы трубопроводной системы (или агрегата), однако не реже одного раза в полугодие. Осмотр и проверку должен проводить персонал, обслуживающий данную систему или агрегат.
