Артикул:
D050-03644
Производитель:
Kvant, Россия
16368 ₽
Давление номинальное
16 бар
Диаметр
Ду125
Класс герметичности
A
Материал диска
чугун
Все характеристики

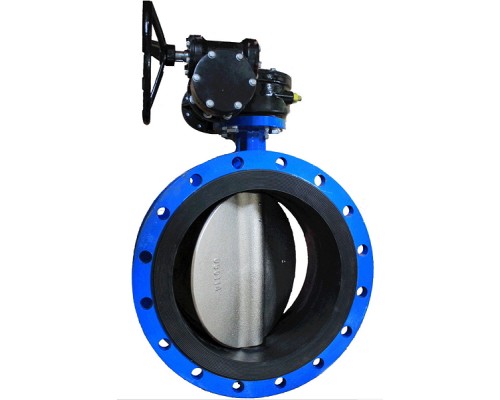

Затвор дисковый поворотный Kvant Ду125 имеет фланцевый тип присоединения. Наличие защитного эпоксидного покрытия (в 150 мкм). Эластичное внутреннее уплотнение исключает контакт корпуса с рабочей средой. Варианты управления: рукоятка; редуктор; привод.

  • Рабочая среда: вода холодная и горячая, вода чистая и соленая, масла и нефтепродукты, сыпучие материалы, сжатый воздух и прочее.
  • Рабочее давление: 16 бар.
  • Температура среды: от - 25°C до + 110°C.
  • Производство: Россия.
  • Вес затвора: 18,2 кг.

Размеры:

  • A= 170 мм
  • B= 125 мм
  • D1= 250 мм
  • D2= 210 мм
  • D3= 184 мм
  • N-d= 8-?19
  • L= 140 мм (строительная длина)
  • D4= 90 мм
  • D5= 70 мм
  • D6= 55 мм
  • D7= 18,92 мм
  • F= 12,7 мм
  • K= - мм
  • f= 3 мм
  • n-d1= 4-?10
  • E= 32 мм
  • n*m= 117

Материалы

1 Корпус чугун
2 Диск чугун
3 Уплотнительная манжета EPDM

Установка и техническое обсдуживание затворов Kvant:

  • Установка: Перед установкой дисковых затворов Kvant Ду125 следует убедиться в исправности рабочего органа и в его полном закрытии/открытии затвора.
  • Рекомендуемое положение штока - горизонтальное. Так износ седлового уплотнения будет минимальным, а значит и срок службы затвора увеличивается. Установочное положение затворов Kvant любое, но НЕ «ШТОКОМ ВНИЗ».
  • Монтаж затвора поворотного производится в положении «открыто». Это необходимо для исключения зажатия диска седловым уплотнением.
  • На межфланцевых затворах затяжка крепежа по всей болтовой окружности обязательно должна быть равномерной.
  • Техническое обслуживание: Следует производить периодические осмотры оборудования в зависимости от режима работы трубопроводной системы (или агрегата), однако не реже одного раза в полугодие. Осмотр и проверку должен проводить персонал, обслуживающий данную систему или агрегат.


Характеристики

Давление номинальное
16 бар
Диаметр
Ду125
Класс герметичности
A
Материал диска
чугун
Материал корпуса
чугун
Производитель
Kvant, Россия
Тип управления
рукоятка
Уплотнение
EPDM
