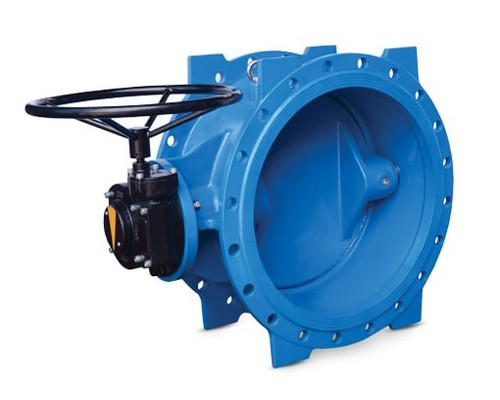

Name: Затвор дисковый поворотный FAF 3810P Ду100 Ру10 фланцевый, с двойным эксцентриситетом, корпус - GGG50, диск - GGG50, прижимное кольцо - нержавеющая сталь, уплотнение - EPDM, с редуктором
Brand: FAF, Турция
SKU: D050-10493
Price: 65981.9192 RUB
Availability: InStock

Затвор дисковый поворотный FAF 3810P Ду100 Ру10 фланцевый, с двойным эксцентриситетом, корпус - GGG50, диск - GGG50, прижимное кольцо - нержавеющая сталь, уплотнение - EPDM, с редуктором

Артикул:

D050-10493

Производитель:

FAF, Турция

65982 ₽

0 отзывов

Давление номинальное

10 бар

Диаметр

Ду100

Материал диска

Чугун GGG50

Материал корпуса

Чугун GGG50

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Зaтвор дисковый поворотный фланцевый с двойным эксцентриком FAF3800 применяется в качестве запорно-регулирующего устройства в трубопроводах по транспортированию жидкостей, неагрессивных для конструкции затвора. В закрытом положении диск находится перпендикулярно по отношению к потоку воды

Параметры затвора FAF 3810P Ду100 Ру10:

Диаметр номинальный DN - 100 мм
Давление номинальное PN - 10 бар
Тип управления - редуктор
Тип присоединения - фланцевый
Тип ISO фланца - F10
Наличие пневмораспределителя - нет
Выходной крутящий момент - 60 Нм
Температура рабочей среды минимальная - от -10 ℃
Температура рабочей среды максимальная - до 120℃
Цвет затвора - Синий
Датчик обратной связи - нет
Наличие блока концевых выключателей - нет
Наличие ручного дублера - есть
Материал корпуса - Чугун GGG50
Материал диска - Чугун GGG50
Тип уплотнения - EPDM
Вес запорной арматуры - 20 кг
Вес - 35 кг
Страна производитель затвора - Турция

Затвор дисковый поворотный FAF 3810P Ду100 Ру10 фланцевый, с двойным эксцентриситетом, корпус - GGG50, диск - GGG50, прижимное кольцо - нержавеющая сталь, уплотнение - EPDM, с редуктором

Габаритные и установочные размеры затвора FAF 3810P Ду100 Ру10:

DN - 100 мм
D - 220 мм
L - 190 мм
H - 212 мм
H1 - 135 мм

Эскиз затвора FAF 3810P Ду100 Ру10

Детали и материалы затвора FAF 3810P Ду100 Ру10:

NO	ДЕТАЛЬ	МАТЕРИАЛЫ
1	Корпус	GGG50 c эпоксидным покрытием
2	Диск	GGG50 c эпоксидным покрытием
3	Уплотнительное кольцо	EPDM
4	Кольцевое уплотнение	EPDM
5	Стопорное Кольцо	Нержавеющая сталь
6	Уплотнительное кольцо	EPDM
7	Винт С Шестигранной головкой	Нержавеющая Сталь A2
8	Шпонка	Сталь 1.0254
9	Главный Вал	Нержавеющая Сталь 1.4021
10	Опорный Вал	Нержавеющая Сталь 1.4021
11	Уплотнительное кольцо	EPDM
12	Уплотнительное кольцо	EPDM
13	Подшипник опорного вала	Бронза
14	Уплотнительное кольцо	EPDM
15	Уплотнительное кольцо	EPDM
17	Уплотнительное кольцо	EPDM
18	Глухой Штифт	Нержавеющая Сталь A2
19	Втулка Главного вала	Делрин
20	Втулка Опорного вала	Делрин
21	Установочный винт	Нержавеющая Сталь A2
22	Верхняя Крышка	Сталь 1.0254
23	Шайба	Нержавеющая Сталь A2
24	Винт С Шестигранной головкой	Нержавеющая Сталь A2
25	Установочный Винт	Нержавеющая Сталь A2
26	Нижняя Крышка	Сталь 1.0254
27	Шпонка	Сталь 1.0254
28	Шайба	Нержавеющая Сталь А2
29	Винт С Шестигранной головкой	Нержавеющая Сталь A2
30	Шайба	Нержавеющая Сталь A2
31	Винт С Шестигранной головкой	Нержавеющая Сталь A2
32	Монтажные проушины	Оцинковыванная сталь
33	Редуктор	EN GJL 250-Кожух класс IP67
