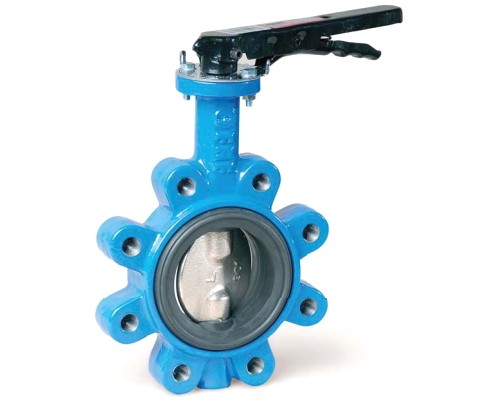

Name: Затвор дисковый поворотный FAF 3662 Ду125 Ру16 LUG корпус - GGG40, диск - SS316, уплотнение - VITON, межфланцевый
Brand: FAF, Турция
SKU: D050-10402
Price: 44765.856 RUB
Availability: InStock

Затвор дисковый поворотный FAF 3662 Ду125 Ру16 LUG корпус - GGG40, диск - SS316, уплотнение - VITON, межфланцевый

Артикул:

D050-10402

Производитель:

FAF, Турция

44766 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду125

Материал диска

сталь SS316

Материал корпуса

Чугун GGG40

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Дисковый поворотный затвор FAF3600 с резьбовыми проушинами применяется в качестве запорно-регулирующего устройства в трубопроводах по транспортированию жидкостей, неагрессивных к конструкции затвора. В закрытом положении диск находится перпендикулярно по отношению к потоку воды. Для того чтобы открыть затвор, диск должен быть повернутым под углом 90º. В отличие от типа Wafer, тип Lug имеет резьбовые проушины в выступах корпуса

Параметры затвора FAF 3662 Ду125 Ру16:

Диаметр номинальный DN - 125 мм
Давление номинальное PN - 16 бар
Тип управления - рукоятка
Тип присоединения - межфланцевый
Тип ISO фланца - F07
Наличие пневмораспределителя - нет
Выходной крутящий момент - 70 Нм
Температура рабочей среды максимальная - до 180℃
Цвет затвора - Синий
Датчик обратной связи - нет
Наличие блока концевых выключателей - нет
Наличие ручного дублера - нет
Материал корпуса - Чугун GGG40
Материал диска - сталь SS316
Тип уплотнения - Viton
Вес запорной арматуры - 9 кг
Вес - 9 кг
Страна производитель затвора - Турция

Затвор дисковый поворотный FAF 3662 Ду125 Ру16 LUG корпус - GGG40, диск - SS316, уплотнение - VITON, межфланцевый

Габаритные и установочные размеры затвора FAF 3662 Ду125 Ру16:

DN - 125 мм
A - 30 мм
B - 180 мм
C - 116 мм
D - 70 мм
k - 210 мм
lxn - 16 x 8
E - 14х14 мм
M - 255 мм
L - 56 мм

Эскиз затвора FAF 3662 Ду125 Ру16

Детали и материалы затвора FAF 3662 Ду125 Ру16:

NO	ДЕТАЛЬ	МАТЕРИАЛ
1	Ручка	Алюминий
2	Болты	DIN 933
3	Корпус	Высокопрочный чугун GGG 40
4	Седловое yплотнение	VITON
5	Диск	Нерж. сталь AISI 316
6	Стопорное кольцо	DIN 472
7	Упорное кольцо	Сталь 1.0254
8	Шток	Нерж. cталь 1.4021
9	Уплотнительное кольцо	NBR, EPDM
10	Центрирующий шток	Нерж.Сталь 1.4021
11	Уплотнительное кольцо	NBR, EPDM
12	Шайба	Нерж.Сталь 1.4016
13	Стопорное Кольцо	DIN 472
